오늘 소개할 현장은 인천광역시 중구에 위치한 명동***영종도점 업소용워크인냉장고 설치 현장입니다.
자주 하는 질문 (Q & A)
✨ 루바식(치마식) 도어와 일반도어의 차이는 어떻게 되나요?
- 문틀의 여부에 따라서 같은 여닫이 방열문이라도 루바식과 일반도어 형태과 구분이 됩니다.
1. 치마식 여닫이 방열문
이번 현장처럼 바닥과 출입구의 단차를 최소화하려는 경우 검토할 수 있는 방식입니다. 제품의 하부 구조와 문틀 마감에 따라 바닥과 출입구가 자연스럽게 연결되도록 계획할 수 있습니다. 단, 치마식이라는 이유만으로 문턱이 완전히 없어지거나 기밀성이 보장되는 것은 아닙니다.
2. 일반형 여닫이 방열문
일반적인 방열문은 제품 설계에 따라 문틀 하부나 문턱 구조가 적용될 수 있습니다. 바닥 마감과 문틀 설치 방식이 맞지 않으면 출입구에 단차가 생길 수 있으므로, 설치 전에 완성 바닥 높이와 문틀 상세를 확인해야 합니다.
결국 두 방식의 선택 기준은 문 이름만이 아닙니다.
식자재 운반 빈도, 바닥 청소 방식, 배수 계획, 하부 기밀 구조, 현장 바닥 높이를 검토해 결정하는 것이 좋습니다.
음식점에서 사용하는 워크인냉장고는 단순히 식자재를 보관하는 공간이 아닙니다. 식자재 입고와 출고가 반복되는 작업 환경인 만큼 보관 품목에 적합한 냉각장비 구성은 물론, 출입구 높이와 바닥 마감, 배수구 위치까지 함께 고려해야 합니다.
오늘 소개할 현장은 인천광역시 중구에 위치한 명동*** 영종도점 업소용워크인냉장고 설치 현장입니다.
이번 현장은 쭈꾸미 보관을 목적으로 냉장창고를 설치했으며, 특히 바닥 타설 전에 워크인냉장고의 설치 위치와 도어 하부 구조를 협의했습니다. 일반적인 문턱이 돌출되지 않도록 바닥과 출입구 높이를 맞추는 방향으로 계획하고, 작업 동선과 배수구 위치까지 사전에 검토한 현장입니다.
시공 사례
✅ 저온저장고 시공 정보 요약
- 지역 : 인천시 중구 용유서로
- 용도 : 워크인냉장고
- 저장품목 : 쭈구미 보관
- 규모 : 냉장 4평
- 냉각시스템 : LG콤프레셔 내장 유니트 냉각기 적용
- 특징 : 작업환경 개선하기 위해 바닥면과 도어의 개구부가 일치하게 현장에 맞춤 설치
✅ 이번 현장에서 생각해 볼 부분
Q. 바닥 타설 전에 워크인냉장고를 계획한 이유가 있을까요?
A. 워크인냉장고는 설치가 끝난 뒤 바닥 높이를 변경하려면 추가 공사가 필요할 수 있습니다. 특히 출입문 앞에 단차가 생기면 식자재 운반용 카트나 작업 도구를 이동할 때 불편할 수 있습니다.
이번 현장에서는 바닥 타설 전에 냉장고의 설치 위치와 출입구 높이를 검토했습니다. 냉장고 바닥과 외부 작업 바닥이 자연스럽게 이어지도록 계획하고, 일반적인 문턱이 돌출되지 않는 구조로 제작 방향을 협의했습니다.
다만 문턱이 없는 구조라고 해서 모든 현장에서 바닥을 완전히 평평하게 연결할 수 있는 것은 아닙니다. 바닥 마감 두께와 배수 경사, 도어 하부 구조, 단열 및 기밀 조건을 함께 검토해야 합니다.
Q. 바닥면과 도어 개구부를 일치시키면 좋은 점은 무엇인가요?
A. 첫째, 식자재 운반이 편리해집니다.
쭈꾸미와 같은 식자재를 박스나 운반 용기에 담아 이동할 때 출입구의 단차가 작으면 작업자가 반복적으로 드나들기 편리합니다. 카트를 사용하는 업소라면 바닥 높이 차이가 작업 효율에 영향을 줄 수 있습니다.
둘째, 출입구 주변의 청소와 관리가 수월해질 수 있습니다.
문턱 주변에 오염물이나 물기가 고이지 않도록 바닥 마감과 배수 계획을 함께 세우면 위생 관리에 도움이 됩니다. 다만 문턱을 없애는 것만으로 배수 문제가 해결되는 것은 아니므로 물이 흐르는 방향과 배수구 위치를 별도로 검토해야 합니다.
셋째, 작업 동선을 효율적으로 구성할 수 있습니다.
냉장창고의 출입구는 단순한 문이 아니라 식자재 입고와 출고가 반복되는 작업 공간입니다. 실제 이동 경로를 고려해 도어 위치와 바닥 높이를 계획하면 불필요한 단차와 동선 간섭을 줄이는 데 도움이 됩니다.
Q. 문턱 없는 도어를 설치하기 위한 사전 계획은 어떻게 될까요?
A. 문턱 없는 워크인냉장고를 원한다면 시공이 끝난 후가 아니라 바닥 공사 전에 협의해야 합니다.
먼저 냉장고의 내측·외측 치수와 설치 위치를 확정합니다. 다음으로 외부 바닥의 완성 높이, 냉장고 내부 바닥의 마감 높이, 단열 구조를 검토합니다.
이후 도어 개구부의 폭과 높이, 하부 프레임 구조, 문짝의 개폐 방향을 확인합니다. 냉장고 내부에서 발생하는 물이나 청소수가 외부로 무분별하게 흘러나오지 않도록 배수구 위치와 바닥 경사도 함께 검토해야 합니다.
이번 현장에서도 배수구 설치 위치를 사전에 협의한 뒤 공사를 진행했습니다. 이러한 사전 계획은 바닥 타설 후 발생할 수 있는 재작업을 줄이고 실제 영업 환경에 맞는 냉장창고를 구성하는 데 중요한 과정입니다.

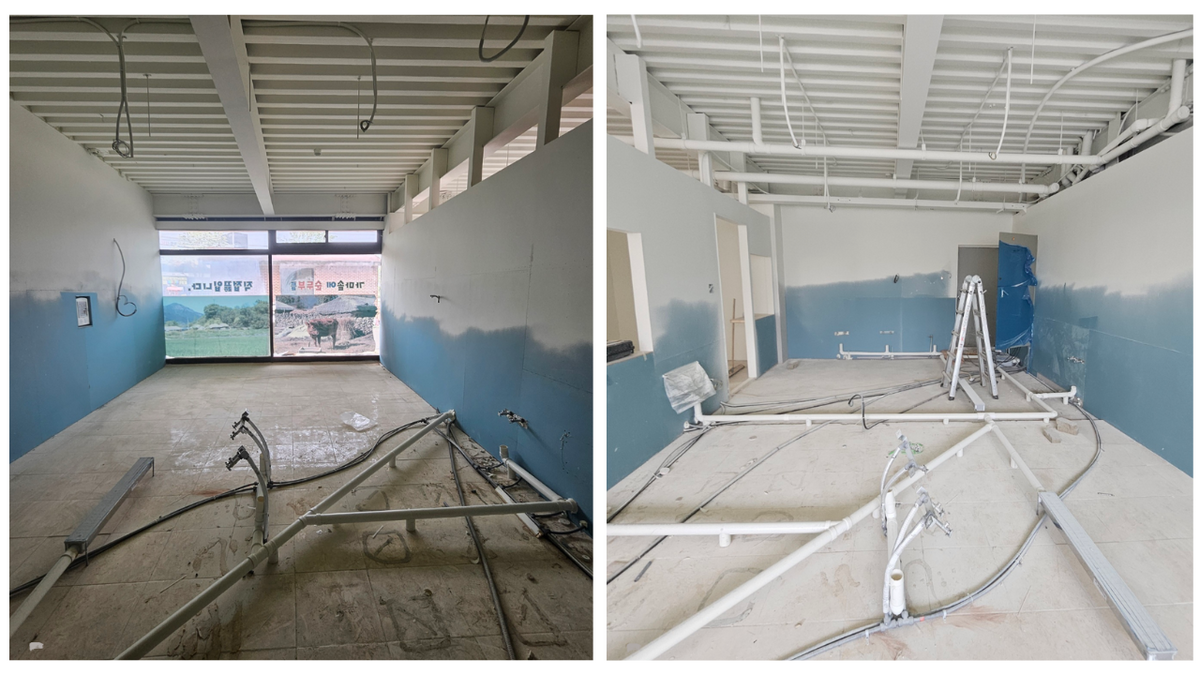

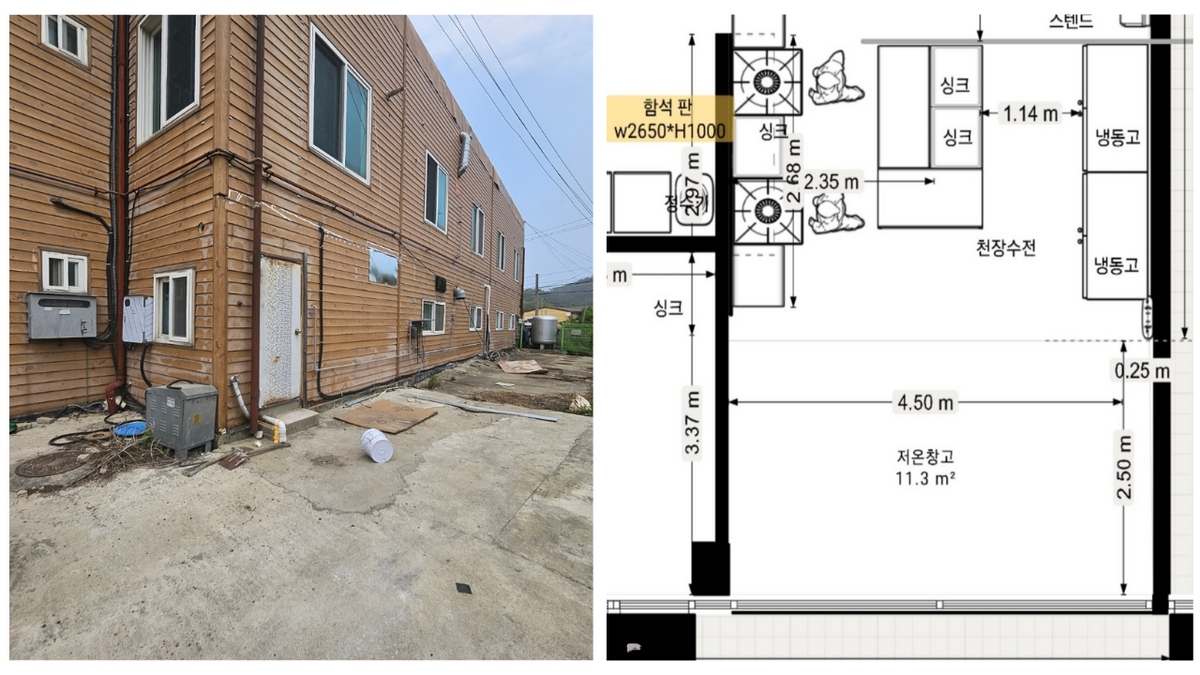

1. 상담 및 현장실측
업소용 워크인냉장고 설치되는 경우는 보통 상권의 중심에 있는 경우가 많아 판넬과 장비를 이동하는 시간과 경로가 무엇 보다 중요합니다. 출근 시간에 길을 막고 작업을 할수 없기 때문에 이동 경로와 이동 환경을 검토해야합니다.
현장 실측에서는 단순히 설치 가능한 공간의 크기만 측정하는 것이 아니라, 냉장창고 내부의 활용 공간과 출입문 위치, 작업자가 이동하는 동선, 냉장장비 설치 공간까지 함께 검토하고 바닥 타설 전에 냉장창고의 위치와 도어 하부 구조를 먼저 협의드렸습니다

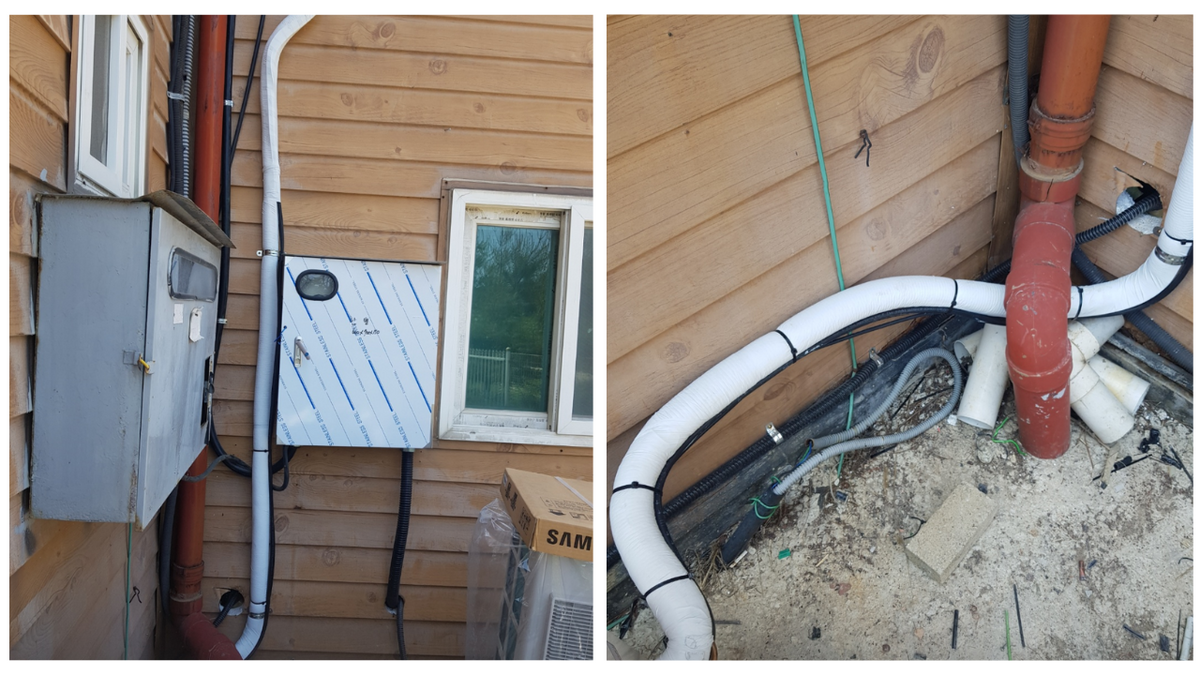

또한 특정장소에 실외기를 설치해야지 되기 때문에 실외기가 설치되는 장소와 전기함 구성, 배수구까지 공사에 대한 전반적인 시나리오를 안내드리고 현장실측을 마무리하였습니다.

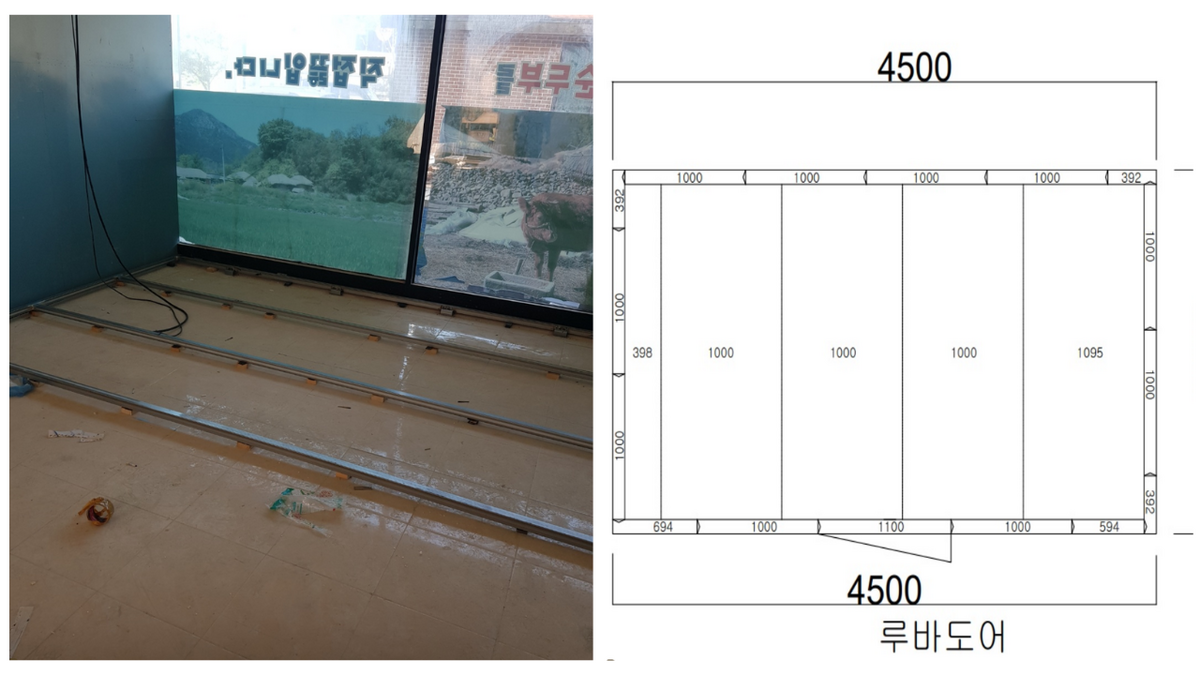

2. 기초베이스 및 평탄화 작업
기초 작업을 진행하기 전에 최종 바닥 마감 높이와 냉장창고 하부 구조, 도어 개구부의 기준 높이를 함께 검토하여 기초베이스를 제작하였습니다.
높이에 따라 30*30*1.4T를 사용할지, 40*40*2.0T를 사용할지 바닥면의 높이를 고려 하여 기초베이스를 튼튼하게 제작합니다. 바닥이 고르지 않으면 판넬 하부가 일정하게 맞지 않을 수 있으며, 이로 인해 벽체 조립과 도어 프레임의 수직·수평 정밀도에도 영향을 줄 수 있어. 레이져빔과 줄자로 면밀하게 체크하여 고임목으로 평탄화 작업을 하였습니다.

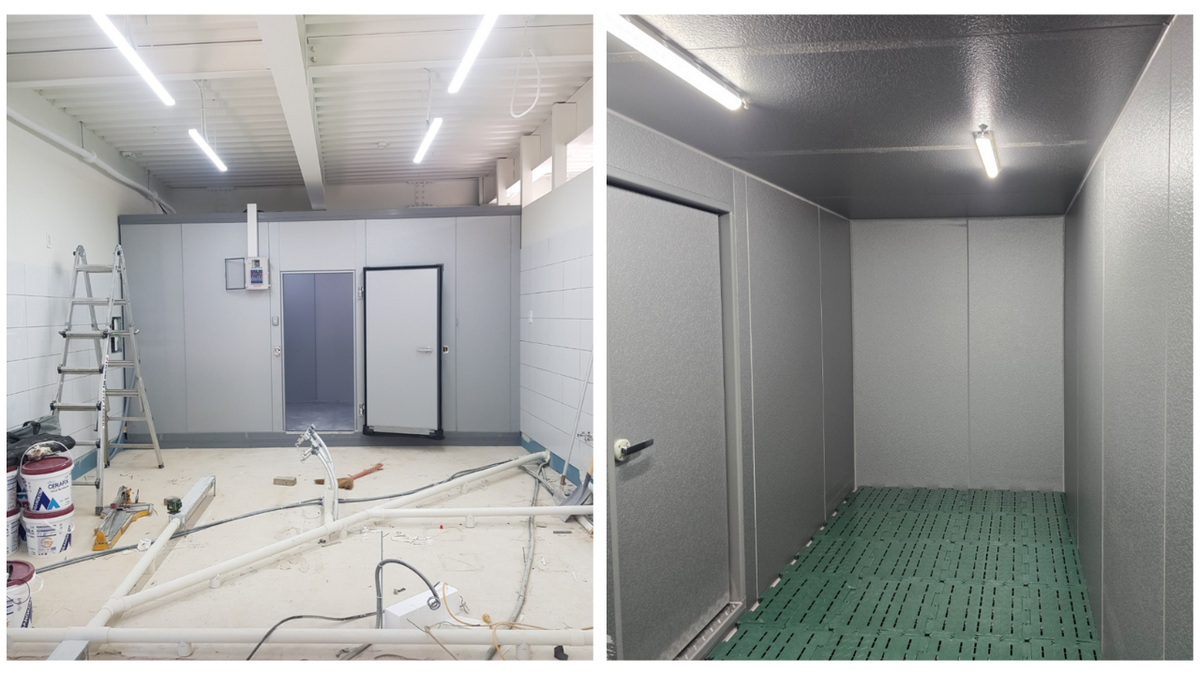

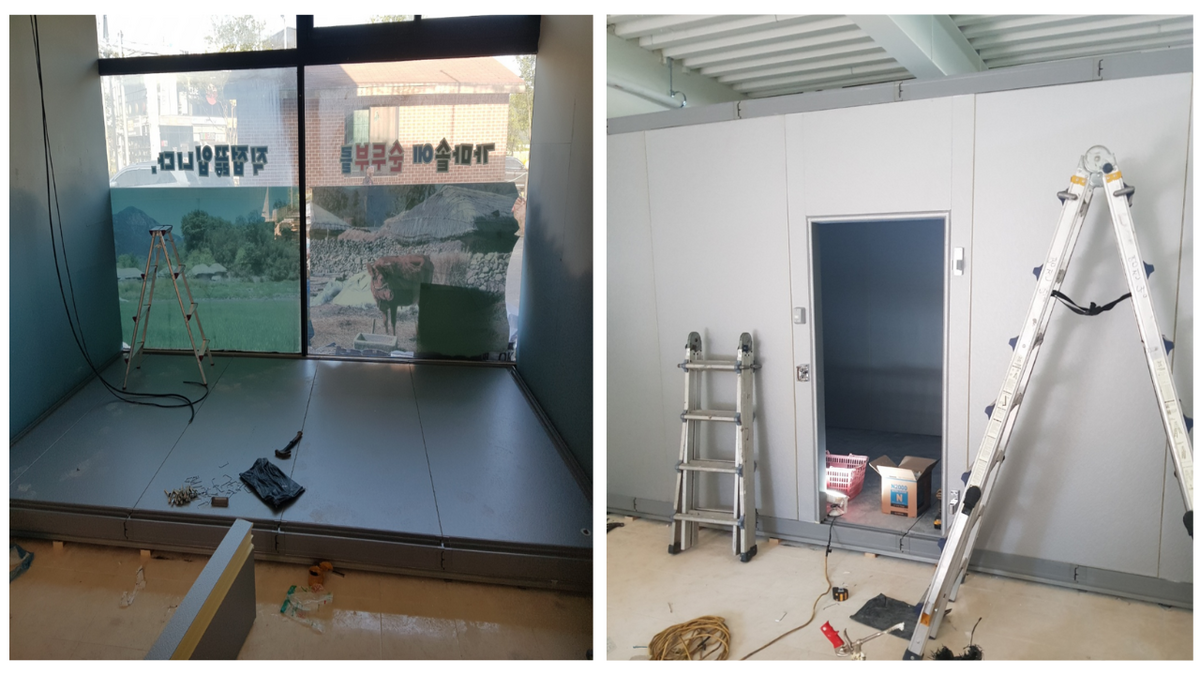

3. 100T 판넬 밀도 42 고밀도우레탄판넬 설치
이번 현장은 4500×2500×2500mm 규격에 맞춰 밀도 42의 고밀도우레탄판넬로 구성하였습니다.

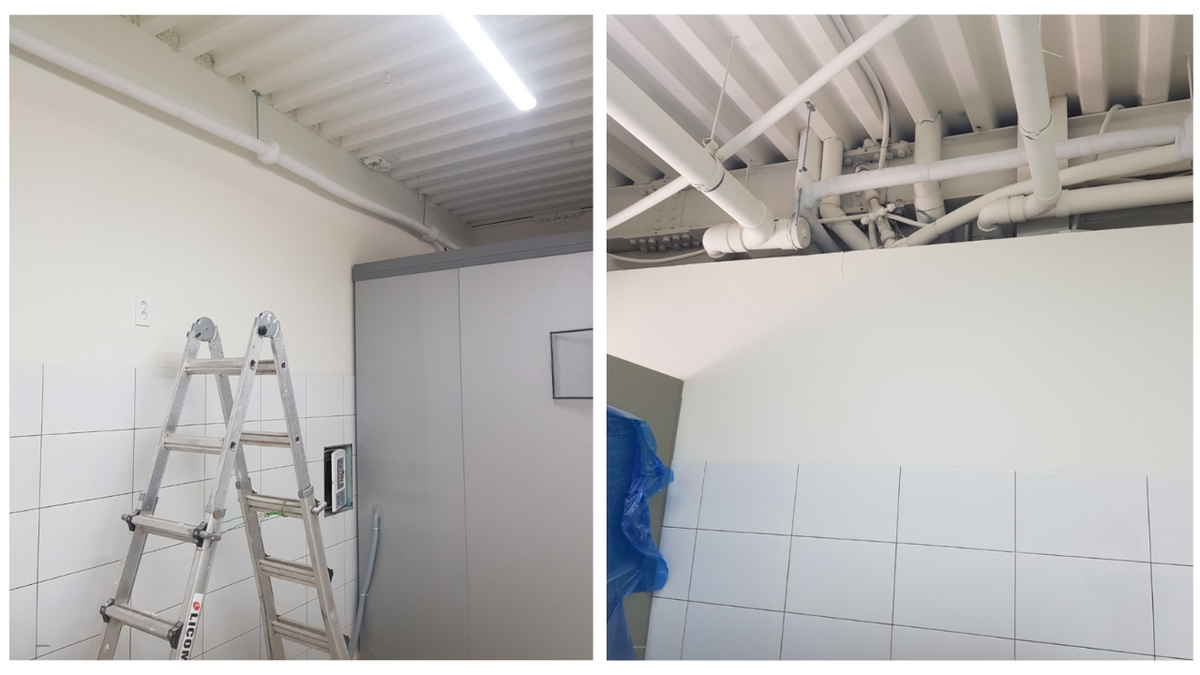

판넬을 설치할 때는 단순히 규격에 맞춰 조립하는 것뿐 아니라 판넬과 판넬 사이의 결합 상태와 모서리 접합부, 천장과 벽체가 만나는 부분까지 꺽쇠와 스크류볼트로 고정하여 꼼꼼하게 조립하였습니다.
도어 하부 구조가 중요한 만큼 판넬 설치 과정에서도 출입구 주변의 치수를 정확하게 맞춰야 합니다. 도어 개구부의 폭과 높이가 계획된 규격에 맞는지, 문틀이 수직·수평을 유지하는지 확인하고 바닥 마감 후에도 문짝이 원활하게 작동할 수 있도록 재차 확인하였습니다.

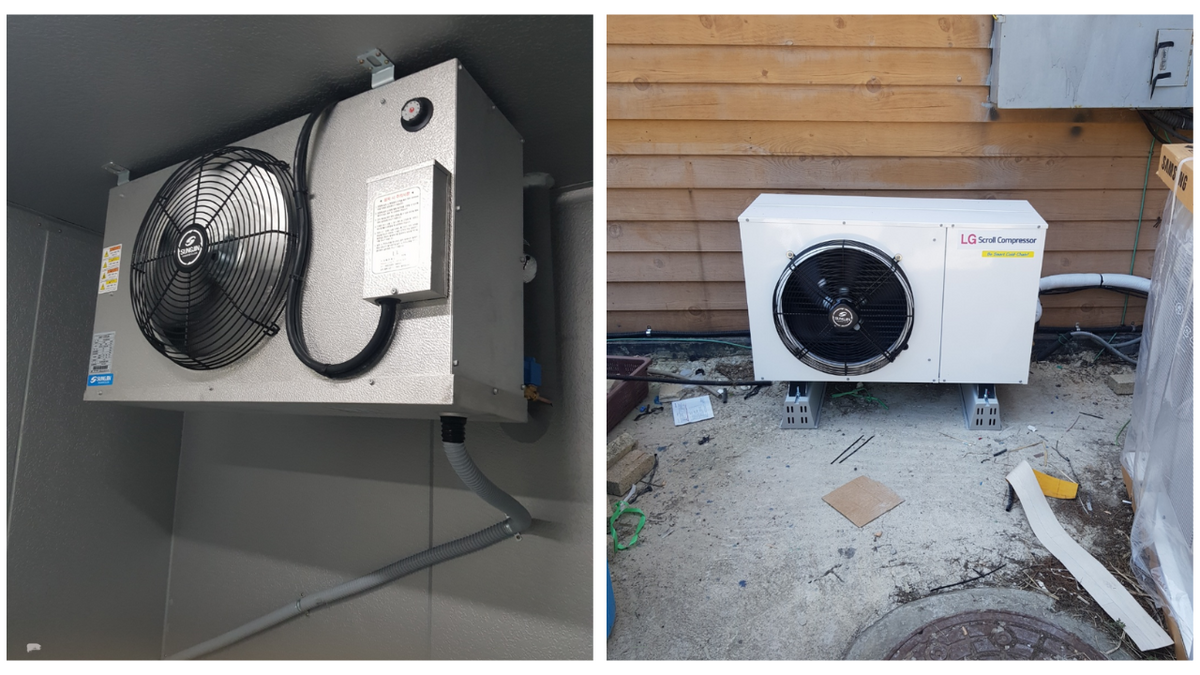

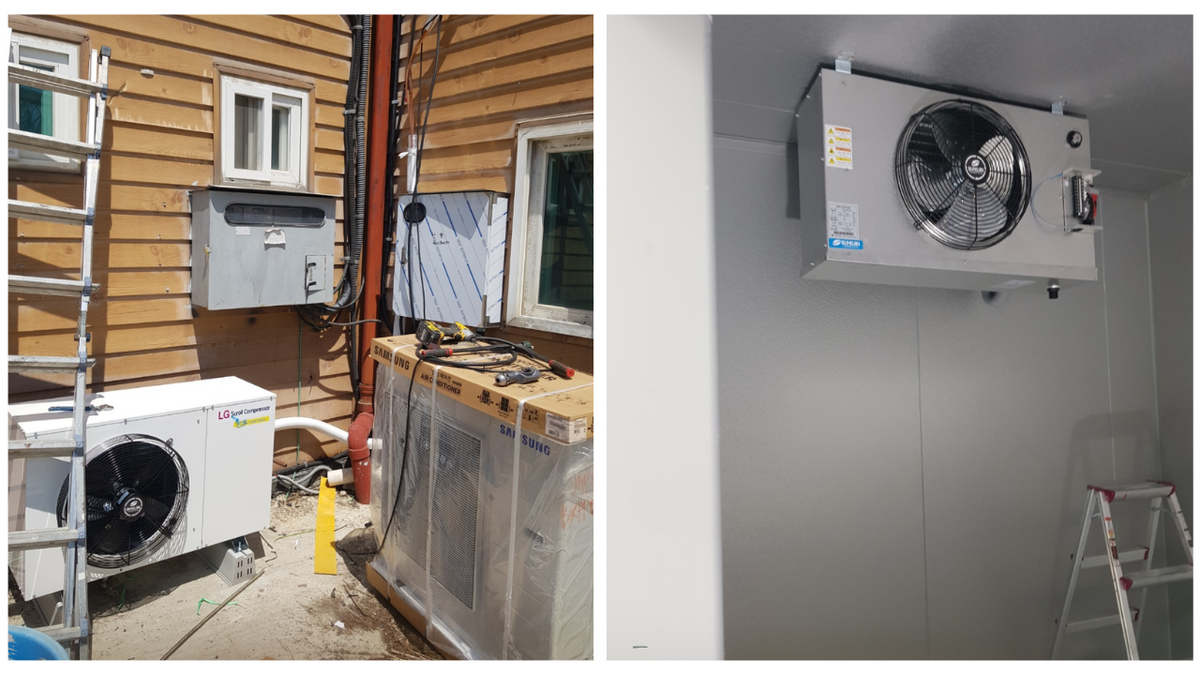

4. LG콤프레셔 내장 4HP 유니트 및 4HP 쿨러 설치
냉장장비는 쭈꾸미 보관을 목적으로 하는 냉장 0도까지 사용하므로 저장 공간의 크기뿐 아니라 실제 식자재 입고량과 입고 온도, 출입문 개방 빈도 등을 고려해 장비 구성하였습니다. LG콤프레셔가 내장된 4HP 압축기와 4HP 쿨러를 기준으로 장비 구성을 구성하였습니다. 냉장의 경우는 보통 장비의 적정 구성은 평수대비 * 0.5HP로 구성하는게 일반적이나, 현재 매장은 쭈구미가 들어가는 특징때문에 평수대비 1:1로 구성하여 냉각능력과 안전성을 높일수 있게 설치하였습니다.
장비 설치 후에는 전원 사양과 배선, 냉매 배관 연결 상태, 응축기 통풍 공간, 쿨러의 냉기 순환 방향을 확인합니다. 이후 냉매 누설 여부와 운전 압력, 온도 변화를 점검해 설정 온도까지 정상적으로 냉각되는지 확인합니다. 현장 조건에 적합한 장비 선정과 정확한 시운전이 안정적인 저온저장고 운영의 핵심입니다.

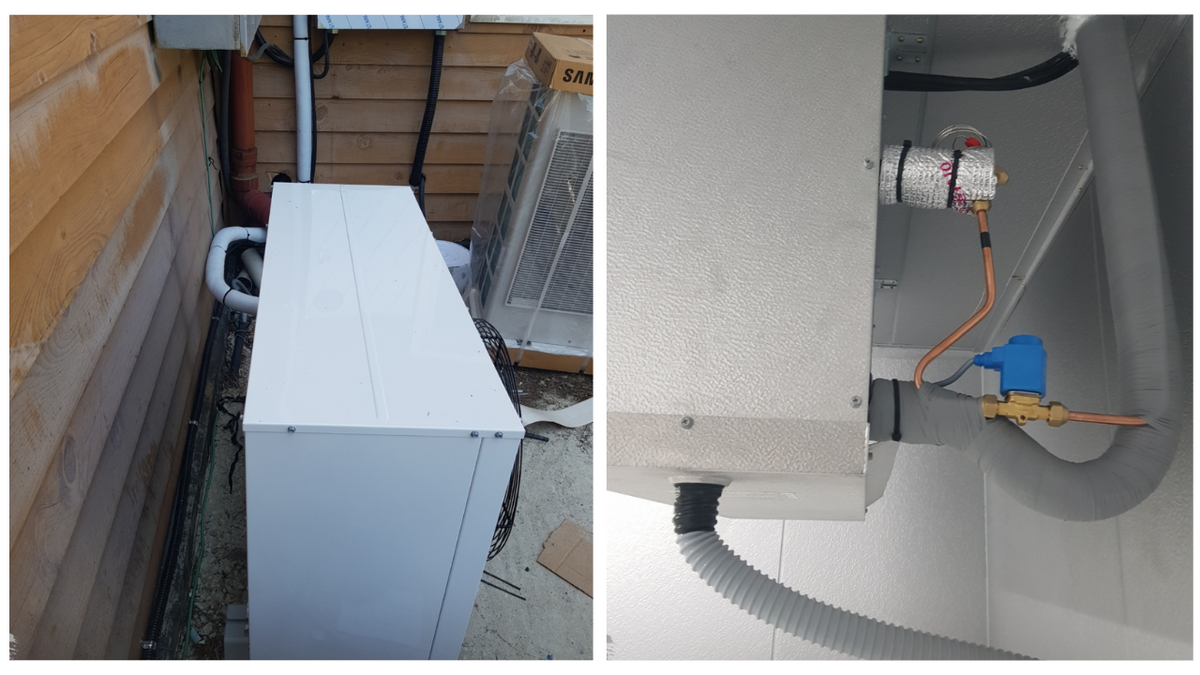

5. 진공작업 및 냉매 누설 확인 후 시운전
압축기와 응축기, 냉매 배관, 팽창장치, 쿨러가 서로 연계되어 작동하기 때문에 작업시 배관속 불순물이나 잔여수분이 있을 경우 정상적인 운영이 안될수 있어 반드시 진공작업을 합니다.
냉매누설, 냉기 누설 등 배관 및 판넬 연결부를 확인한후에 압축기의 작동 상태와 운전 압력, 배관 온도, 쿨러의 냉기 순환 상태를 점검하면서 냉각 과정에 이상이 없는지 확인하고 평창변을 조절하여 최적의 냉각시스템으로 가동이 될수 있게 시운전을 합니다.
시운전은 단순히 장비가 작동하는지 확인하는 과정이 아니라 냉장시스템 전체가 설계 조건에 맞게 운전되는지 검증하는 최종 단계입니다. 최종 점검을 마친 뒤에는 사용자가 알아야 할 온도 설정과 도어 관리, 식자재 적재 시 주의사항 등을 안내드립니다.
이번 인천시 영종 현장의 핵심은 크게 세 가지입니다.

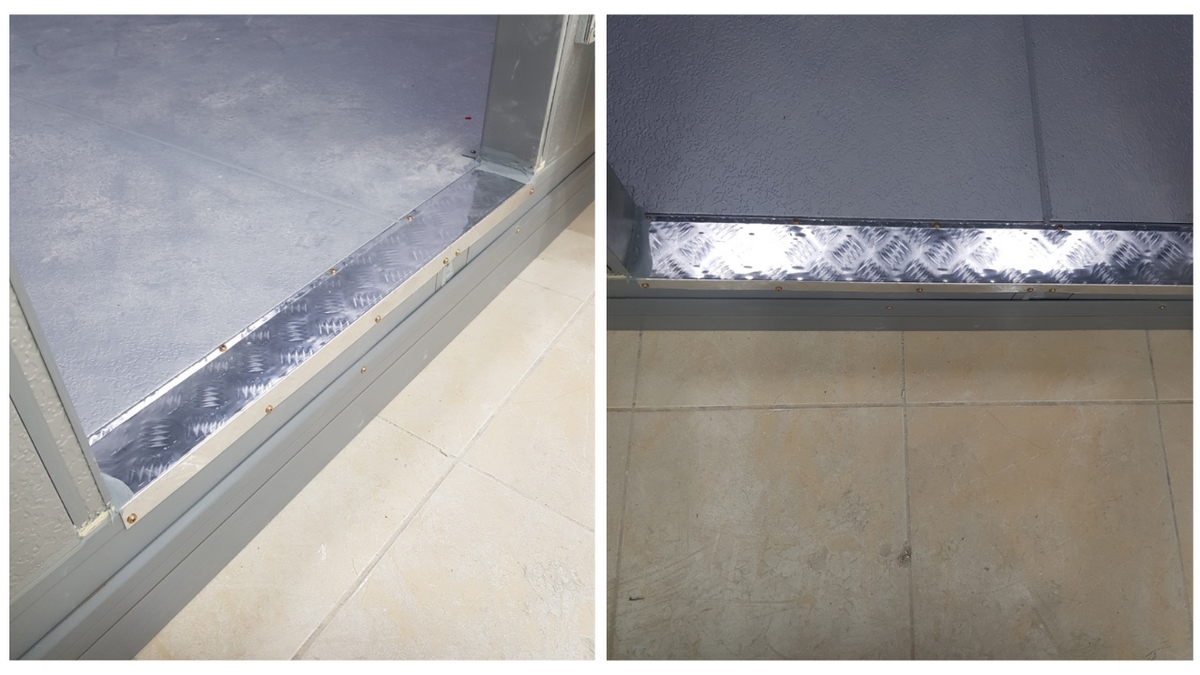

첫째. 바닥면과 도어 개구부를 일치
완성 바닥 높이를 기준으로 냉장고 하부 구조와 도어 프레임 높이를 함께 설계해야 합니다. 바닥 단열과 마감 두께, 배수 경사, 문 하부 기밀을 함께 검토해야 하며, 단순히 문턱을 제거하는 것과는 다릅니다.
둘째, 2. 배수구 위치를 먼저 협의
바닥 타설 후 배수구 위치를 변경하면 배관과 바닥 마감에 추가 작업이 발생할 수 있습니다. 냉장고 내부 청소 방식, 물 사용 여부, 바닥 경사와 외부 배수 경로를 먼저 정하는 것이 좋습니다.
셋째, LG콤프레셔 냉장 4HP 장비 구성
평이라는 면적만으로 용량의 적정성을 단정하지 말고 설계 외기 온도, 목표 보관 온도, 수산물 입고량, 문 개방 빈도와 장비의 실제 냉각능력을 확인해야 합니다. 압축기와 쿨러의 용량이 현장 조건에 적합한지 검토하는 것이 핵심입니다.
인천 영종도 명동더식당의 업소용워크인냉장고 시공에서 핵심은 바닥 타설 전부터 도어와 바닥 높이, 배수구 위치, 식자재 이동 동선을 함께 계획했다는 점입니다. 저온저장고는 설치 공간과 보관 품목에 따라 적합한 구조와 장비가 달라집니다. 처음 설계하는 단계에서 현장 조건을 충분히 검토해야 불필요한 재작업을 줄이고 편리한 작업 환경을 만들 수 있습니다.
한국냉동안전공사는 현장 실측부터 맞춤 설계, 장비 설치, 시운전 및 최종 점검까지 실제 사용 환경을 고려해 저온저장고를 시공하고 있습니다. 인천저온저장고, 인천저온창고, 인천냉장창고, 업소용워크인냉장고 설치를 계획하고 있다면 바닥 공사와 도어 구조부터 미리 검토해 보시기 바랍니다.
