✨ 관공서 저온저장고 설치 시 반드시 체크해야지 되는 부분은 무엇일까요?
- 공공기관의 저온저장고는 일반 시설과 달리 설계부터 행정절차, 안전, 전기, 유지관리까지 꼼꼼하게 확인하세요~
정부지원, 관공서, 대학교, 고등학교, 복지관, 연구소, 군부대 등
절차가 복잡하고 전기, 안전, 행정절차 등 까다롭고 꼼꼼하게 챙겨야지 되는 부분이 많은 공사를
전문으로 하고 있는 한국냉동안전공사 입니다.
서울대학교, 농업인력자원관리, 한국섬유기계융합연구원, 누리생명과학원, 연수구시설안전관리공단, 안산정수장,
계룡산국립공원, 안동장사문화공원, 논산육군항공학교, 한국디지털미디어고등학교, 원주고등학교,
여주세민순여병원, 엠마우스요양병원 등
이렇게 많은 관공서나 대학교, 복지관 등에서 공사 의뢰가 많다보니 당연하게 다양한 장소에 다양한 케이스로
공사의 경험이 많아지고 노하우가 생겨 놓치기 쉬운 부분들을 하나 하나 체크하고 안내드리겠습니다.
관공서에 저온저장고, 워크인냉장고를 설치할때는 저온저장고의 크기만 생각하고 공사를 진행하게 되면
설치후에 보완해야지 되는 비용들이 엄청 많이 들어가게 되어 있습니다. 심지어는 재설치해야지 되는 경우도 있습니다.
그렇기 때문에 무엇보다 가장 중요한 부분은 시방서를 바탕으로 한 현장실측 부분을 꼼꼼하게 하는게 중요합니다.

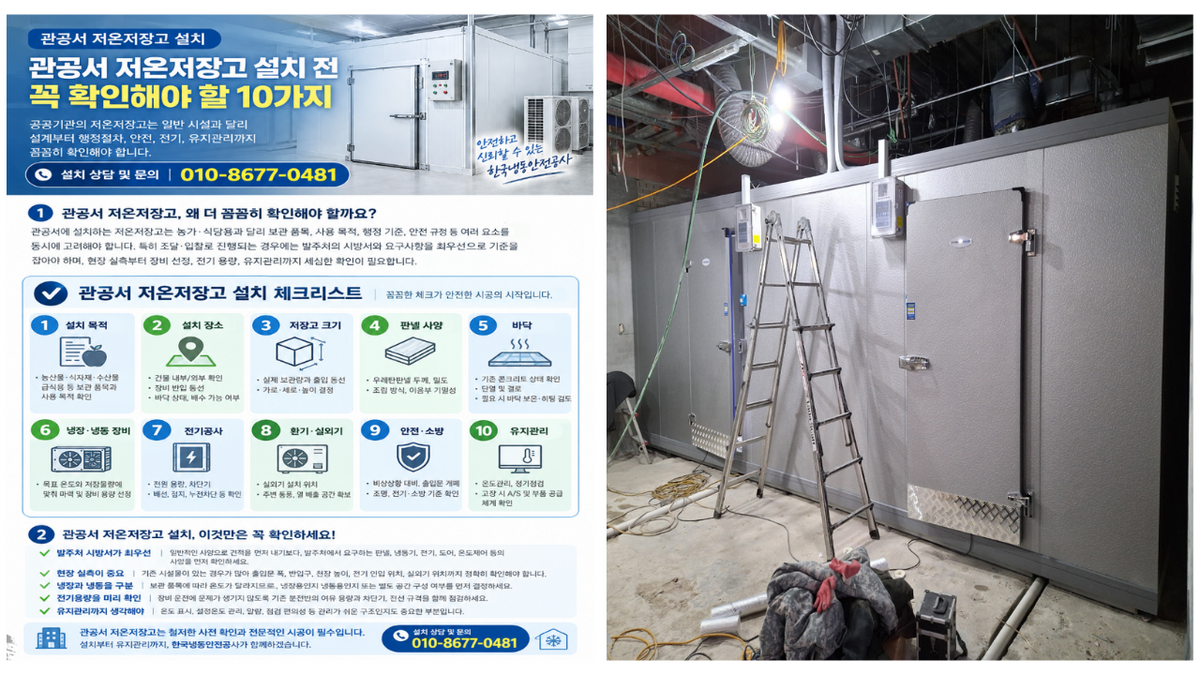

■ 관공서 저온저장고, 워크인냉장고 설치 체크해야지 되는 부분
체크 포인트 | 내용 | |
1. 설치목적과 보관품목 | 가장 중요한 부분이기도 하고 놓치기 쉬운 부분입니다. 보관되는 품목이 어떤건지 꼭 확인해야지만 장비의 마력수를 결정 될수 있습니다. 평수 : 장비의 마력수 냉장 : 냉동 | |
2. 설치 장소와 현장조건 | 관공서의 경우는 실외기를 설치하는 장소가 특정 장소로 지정되어 있습니다. 배관거리, 실외기 설치환경, 배수 등 장비의 종류가 결정 될수 있습니다. 인버터 : 일반정속형 | |
3. 저온저장고 도어 | 보관방법에 따라서 시공방법이 달라질수 있습니다. 일반 도어 : 슬라이딩도어 | |
4. 우레탄판넬 | 판넬의 종류가 시방서에 따라 달라질수 있습니다. 고밀도우레탄판넬 : 난연우레탄판넬 : 준불연우레탄판넬 | |
5. 전기공사 범위 | 1차 전기 부분은 전문 자격증이 있는 전기업체에서 전기선이 인입이 되어 있어야지 됩니다. 2.5SQ 3P : 4SQ 5P : 차단기 30A, 50A | |
6. 안전, 소방 | 스프링 쿨러의 위치 등 소방 및 건축 안전법에 딸라질수 있습니다. 저온저장고 위치 : 도어의 방향 : 실외기의 위치 : 안전안내등 설치 | |
* 우레탄판넬의 종류에 따라 판넬 금액이 2배, 3배 달라질수 있으니 시방서에 맞는 적합한 판넬로 구성해야지 됩니다.
일반 농가나 업소용 저온저장고를 설치하는것 처럼 단순하게 생각해서는 안되겠죠?
어떻게 보면 가장 기본적인 부분들인데 관공서는 더욱 더 까다로운 공정이 많다고 생각하시면 편리할것 같습니다.
또한 건축 허가를 받기 위해 혹은 안정성 체크를 하기 위해 준연판넬로 시공을 해야지 되는 경우는
판넬의 시험 성적서가 꼭 들어가야지 되는데 강판시험성적서, 초기열전도시험성적서, 품질인정서, 납품확인서, 복합자재품질관리서, 준불연시험성적서 등 다양한 인증서류들이 필요합니다.
✨ 관공서 무조건 준불연판넬을 사용해야지 되나요?
건축법에서는 단순히 관공서라는 명칭만으로 판단하지 않고 건축물의 용도와 규모, 설치 위치, 외벽인지 내부인지 등의 조건을 기준으로 마감재료 적용 여부를 판단하기 때문에 관공서는 무조건 준불연우레탄판넬을 적용하지는 않습니다.
건축법 시행령 제 61조 마감재료 규정이 적용되는 건축물의 범위를 정하고 있으며, 그 대상에는 공장, 창고시설, 위험물 저장 및 처리시설, 자동차 관련 시설등이 포함되어 있습니다. 그렇기 때문에 단순히 관공서에서 사용하는 저온저장고라도 저장고가 설치되는 건축물의 정확한 용도와 구조를 먼저 확인하는것이 중요합니다.
안녕하세요~ 한국냉동안전공사입니다.
이번 서울저온저장고 현장은 서울대학교 내에 구내식당에 워크인냉장고, 워크인냉동고 칸막이 형태로
10평 저온저장고를 시공한 사례입니다.
시공 사례
✅ 서울저온저장고 시공 정보 요약
- 지역 : 서울특별시
- 용도 : 구내식당 워크인냉장고, 워크인냉동고
- 저장품목 : 식자재 보관
- 규모 : 냉장 6평, 냉동 4평
- 냉각시스템 : CS콤프레셔 냉각기 적용
- 특징 : 시방서를 바탕으로 주문제작 맞춤 설치

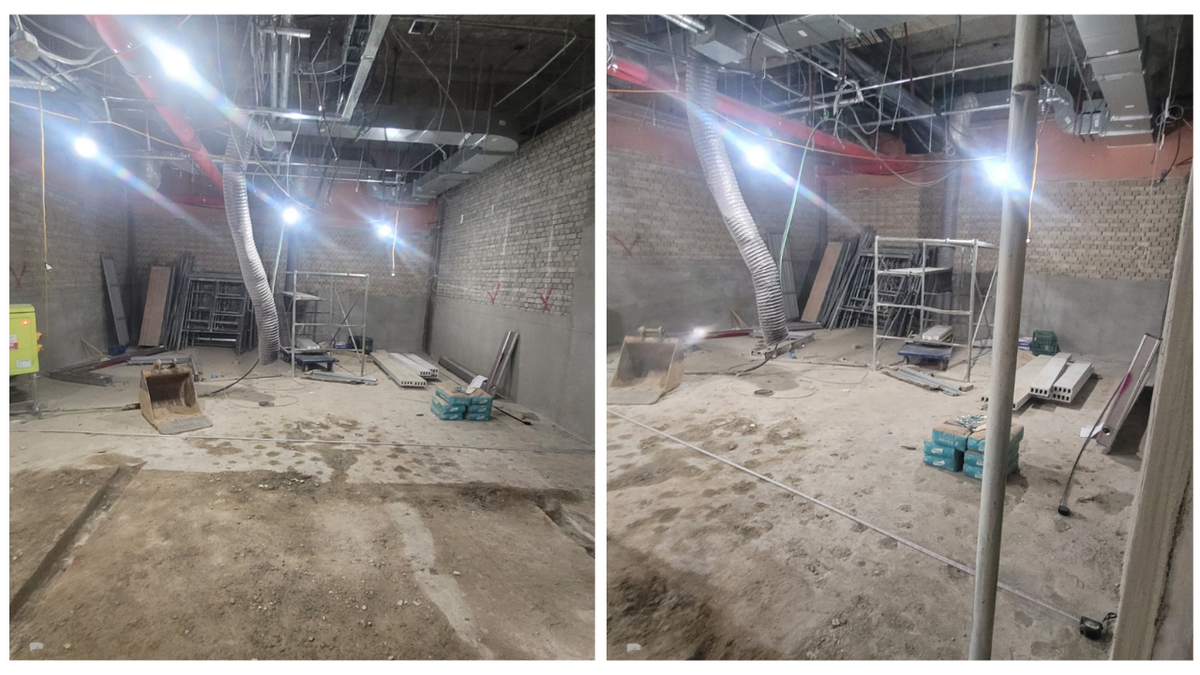

1. 상담 및 현장실측

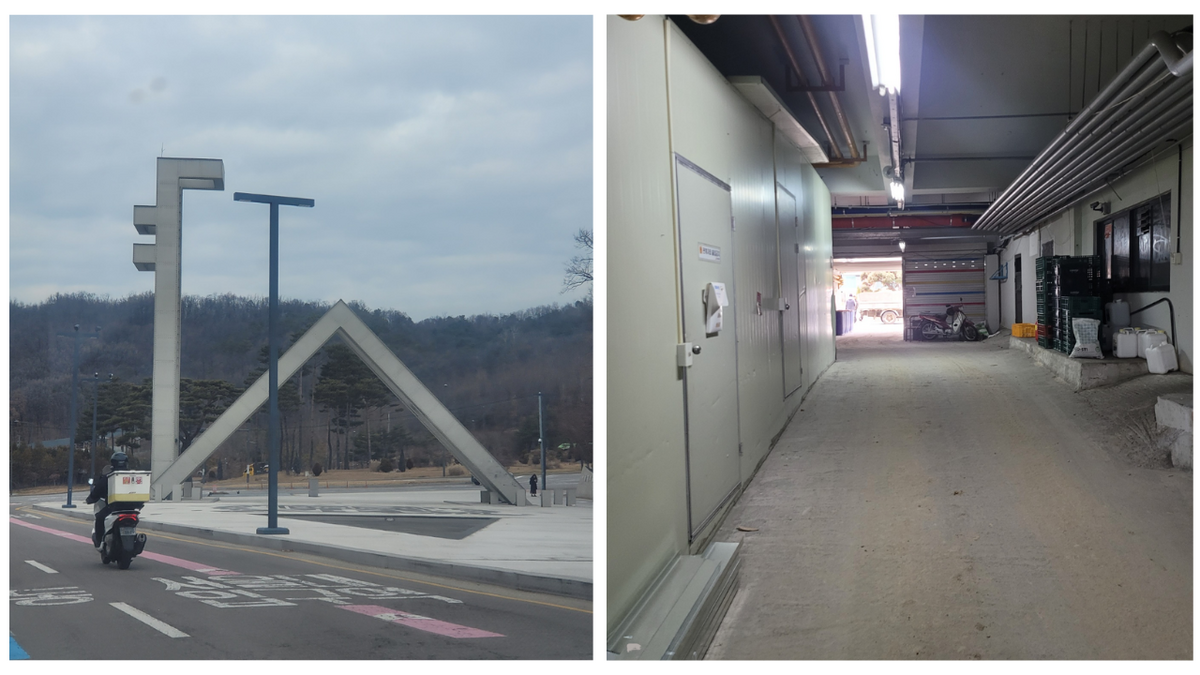

이번 서울저온저장고 현장은 서울대학교 내 구내식당을 리모델하게 되어 구내식당 전체 인테리어 및 워크인냉장고 냉장 6평, 냉동 4평 10평 규모에 식자재를 보관하기 위해 설치 견적을 의뢰 해주셔서 준불연판넬로 견적서를 제출드리고 현장을 방문하였습니다.
현장에 도착해서 시설을 담당하시는 교직원, 인테리어 업체, 전기업체 등 공사를 진행하고 계신 업체 대표님과 워크인냉장고를 설치하는 과정등을 안내드리고 시방서를 바탕으로 배수, 인테리어, 전기, 안전, 소방등을 꼼꼼하게 확인하고 현장 실측을 진행하였습니다.
저온저장고가 설치되는 지점을 가로, 세로, 높이, 도어의방향과 위치 등 도면가 일치하는지 체크를 하고 전기함의 위치, 실외기 설치 위치, 배수 등 공사에 필요한 전반적인 시나리오를 안내드리고 현장실측을 마무리하였습니다.
■ 판넬과 장비가 이동할수 있는 차량진입 여부 확인
■ 저온저장고 설치 위치 확인

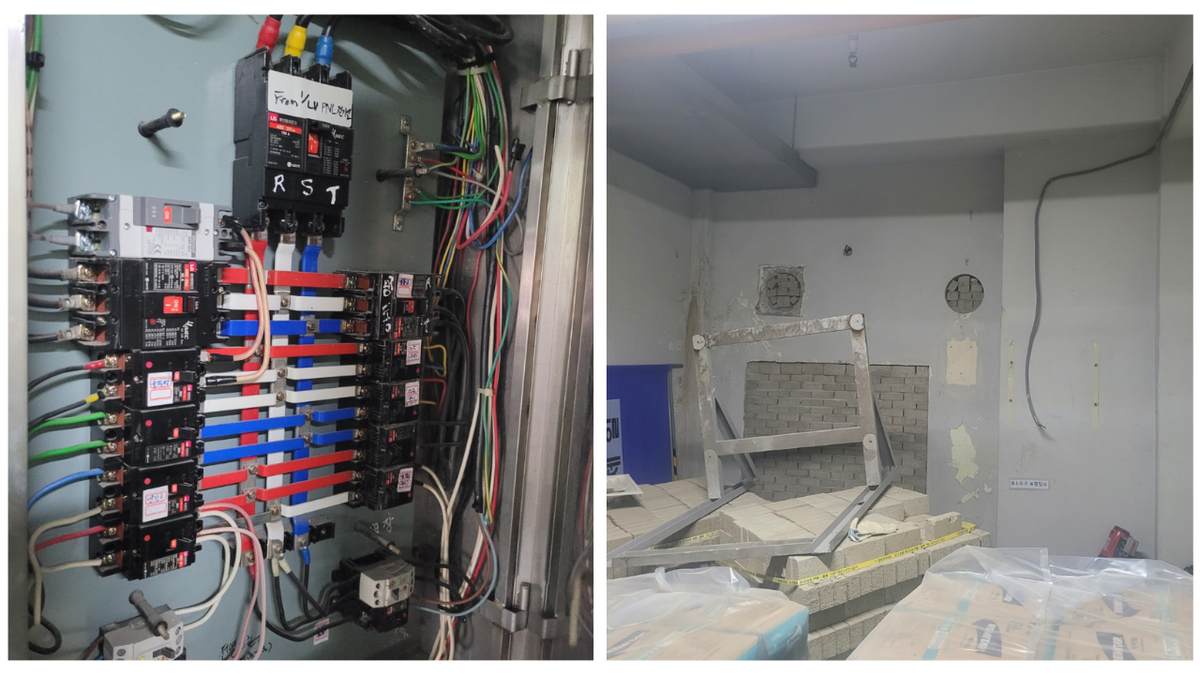

■ 메인 전기함 및 실외기 설치 장소 확인

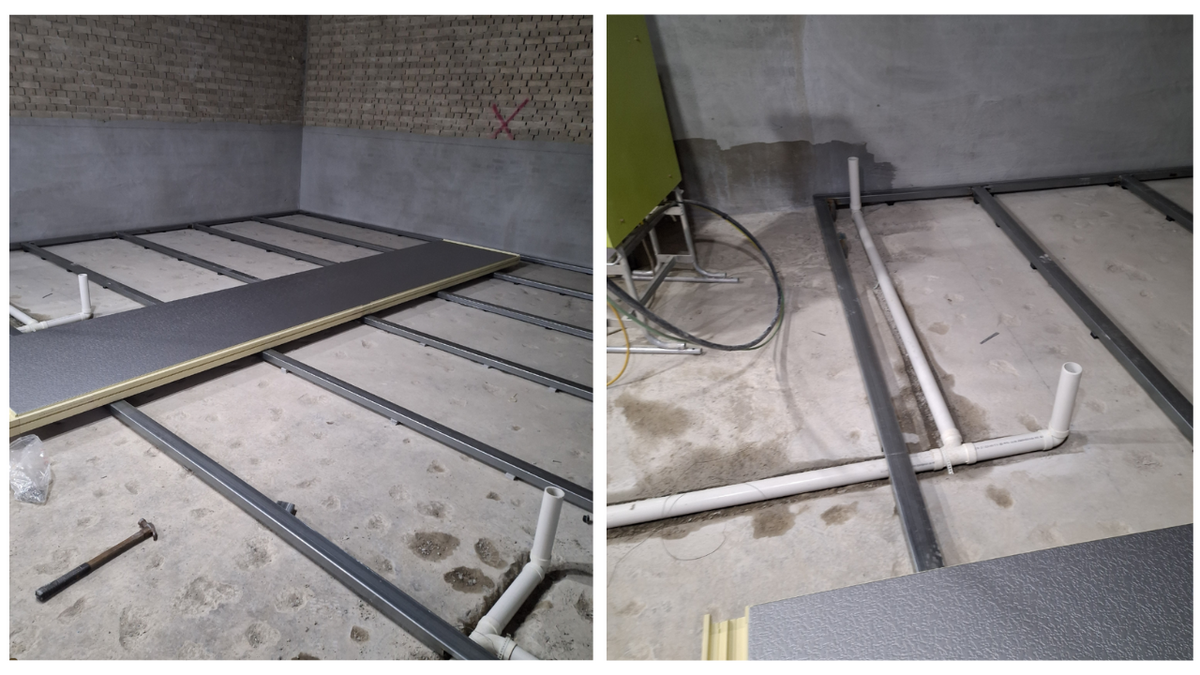

2. 기초 및 바닥 작업
기초베이스를 아연각관 40*40*1.4T로 틀어지거나 휘어짐이 튼튼하게 제작한후에 줄자와, 레이져빔으로 가장 높은 지점을 기준 잡아 고임목과 아연각관으로 평탄화 작업을 한후에 기초베이스를 안착 시킵니다.
내부에 설치되는 경우는 한번 더 체크해야지 되는 부분이 배수 부분입니다. 이 번 현장은 저온저장고 내부까지 배수시설을 하고 그위에 타설을 하고 마감처리까지 하는 공정으로 바닥에 배수라인과 기초베이스 내부에 배수시설이 인입이 되게 있는 일반적인 워크인냉장고 보다 설치시 배수 위치가 정확하게 체크해야지 되는 작업이였습니다.

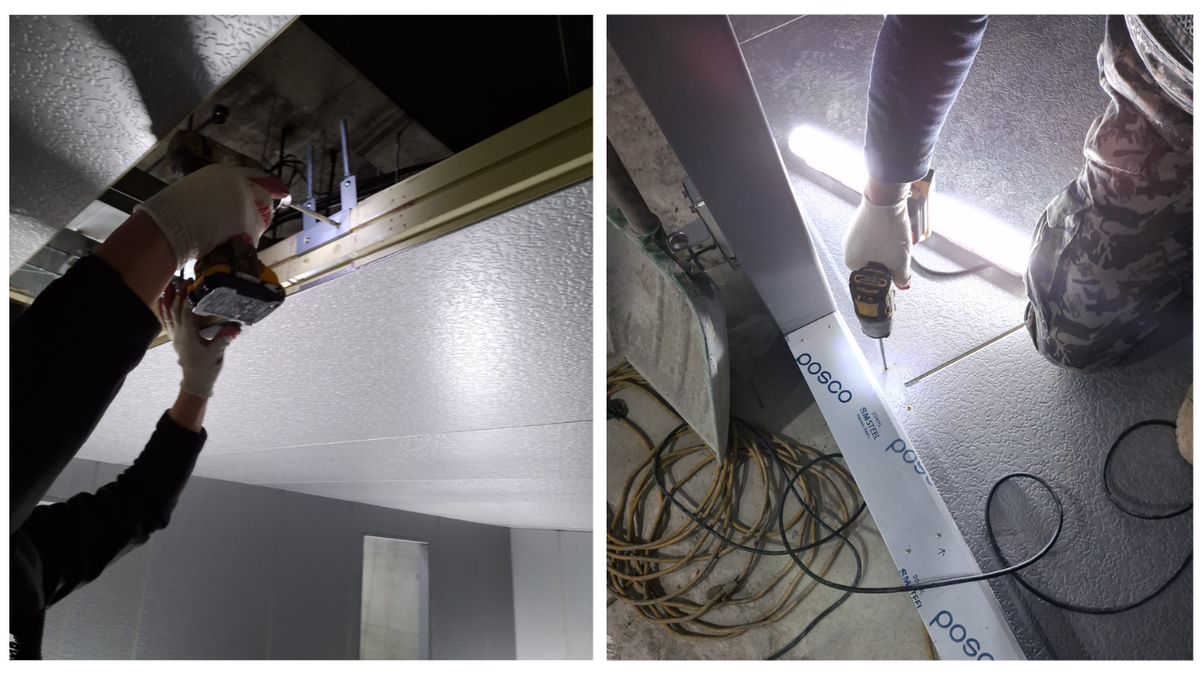

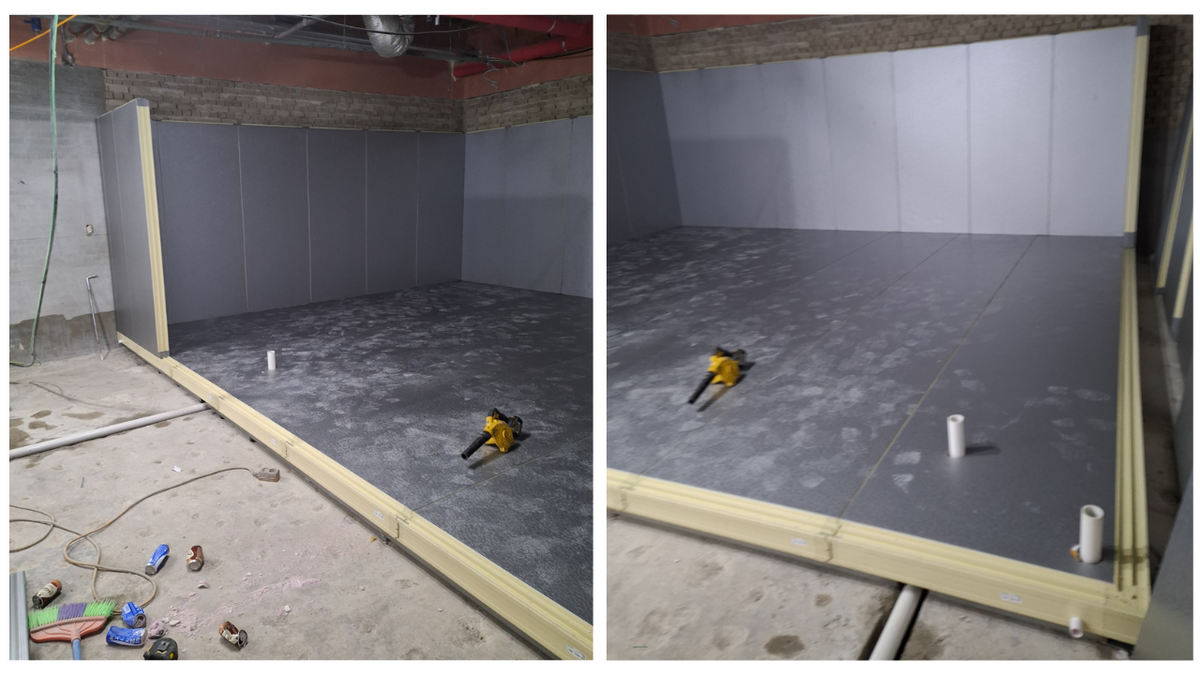

3. 우레탄판넬 설치

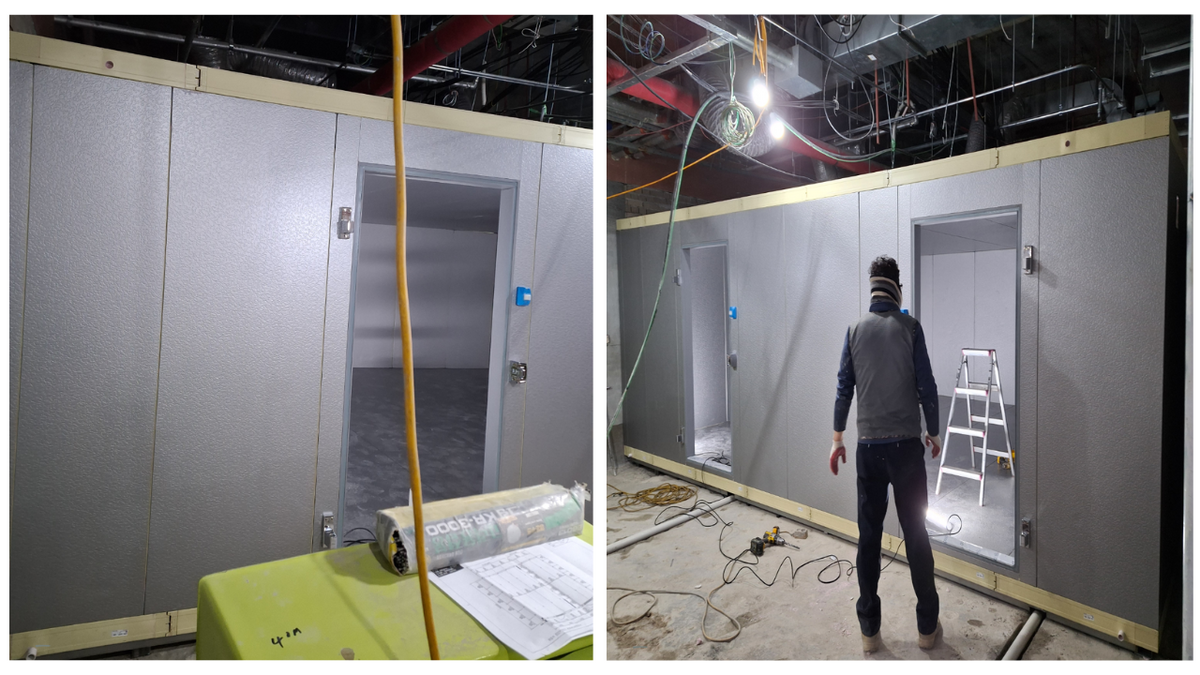

시방서에 나와 있는 도면에 맞추어 바닥판넬부터 벽판넬을 조립한후 안전하게 도어프레임을 설치하고 천정판넬을 위에서 아래로 덥어 판넬을 한장 한장 조립하고 오랜시간 사용해도 천정판넬이 내려앉는 걸 방지하기 위에 브라켓으로 한번 더 잡아주고 판넬을 조립하였습니다.
바닥판넬 > 벽판넬 > 도어프레임 > 천정판넬 순서로 판넬과 판넬 연결시 판넬이 밀려나지 않게 꺽쇠로 고정하면서 저온저장고의 틀을 완성합니다. 이번 현장은 단열성능과 화재 관련 성능까지 인정 받은 준불연 판넬로 구성하였습니다.
4. 냉장&냉동 유니트 장치 설치

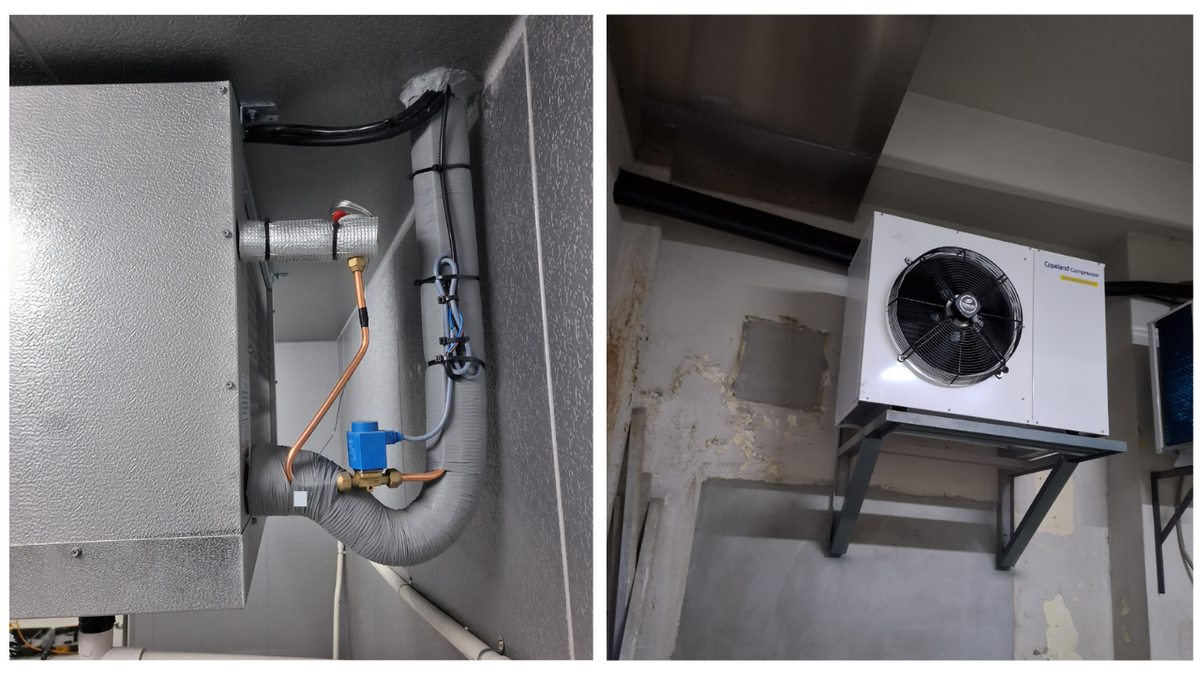

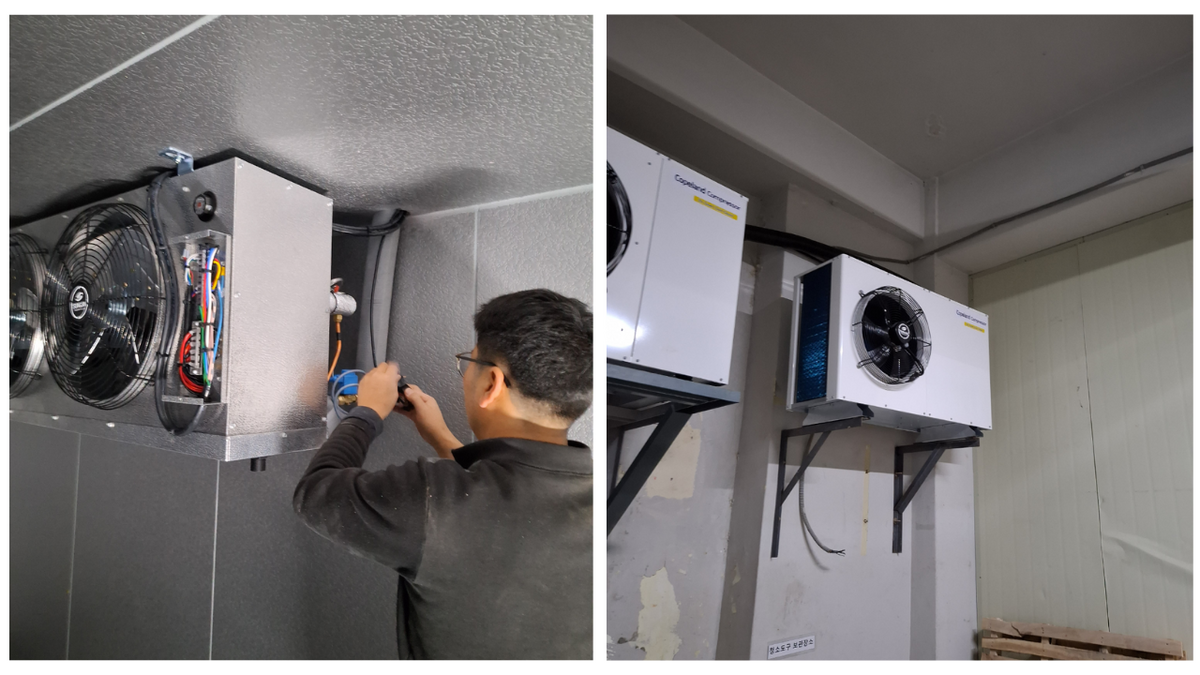

내부에 설치되는 쿨러의 위치와 외부에 설치 되는 실외기의 위치가 정해지면 저압배관과 고압배관을 용접한 후에 보완재와 보온테이프를 감아 유니트를 연결합니다.
이렇게 관공서나 신축건물의 경우는 실외기 위치가 별도로 정해져 있어서 배관의 길이가 길어지는 현상이 있습니다.
실외기와 쿨러의 거리가 멀어지게 되면 냉각시스템상 효율이 좋지는 않습니다. 그렇기 때문에 장비를 한단계 크게 사용해야지만 잔고장률을 낮출수 있습니다.
또한 혹시나 모를 안전사고를 대비하여 앵글로 제작하여 실외기를 설치하였습니다.

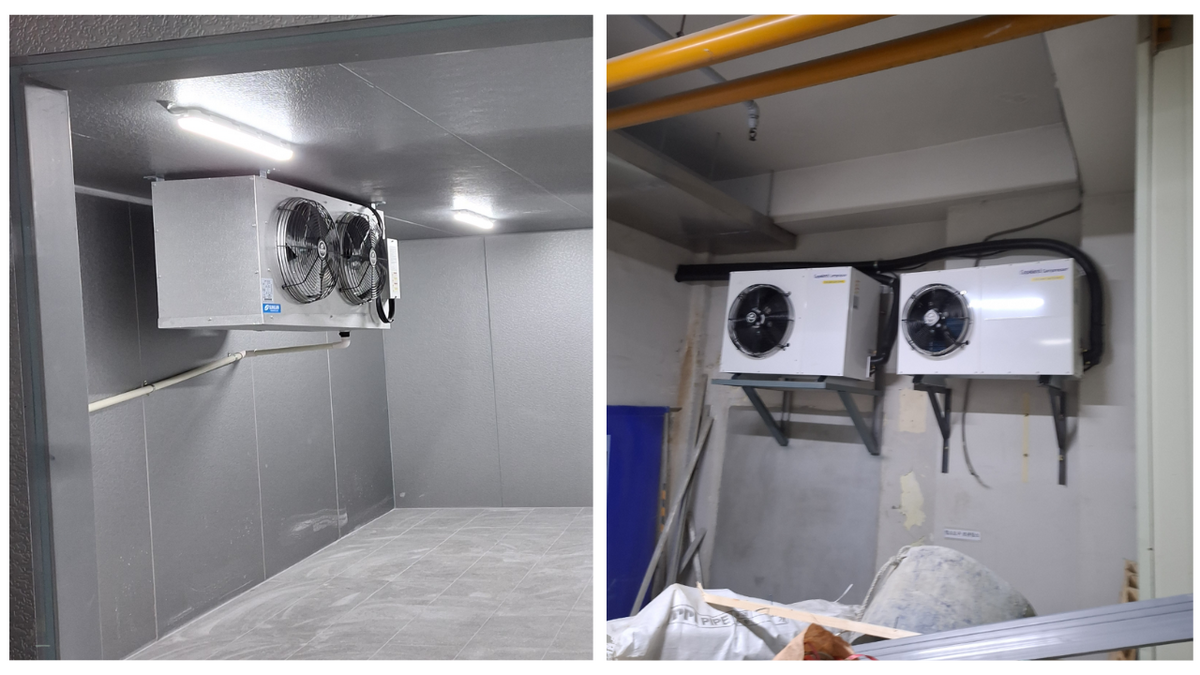

이번 현장은 실외기 5HP CS콤프레셔를 적용 , 쿨러 5HP으로 한단계 크게 사용하여 안정성을 더 높여 구성하였습니다.
5. 시운전 및 최종 점검
배관거리가 길어진 만큼 최소 1시간 - 1시간 30분 진공작업을 완벽하게 한후에 R-507 냉매를 주입하고 시운전을 합니다.
R-22 냉매는 환경 규제로 이제는 거의 사용할수가 없습니다. 예전에 설치되어 있는 장비들의 경우는 대부분 R-22 냉매를 사용했는데 현재는 품귀현상으로 성수기인 여름철에는 냉매가격이 1통 15만원 하던것이 45만원 - 50만원까지 원자재가격이 올라가서 요즘에는 대체 냉매를 사용하였습니다.

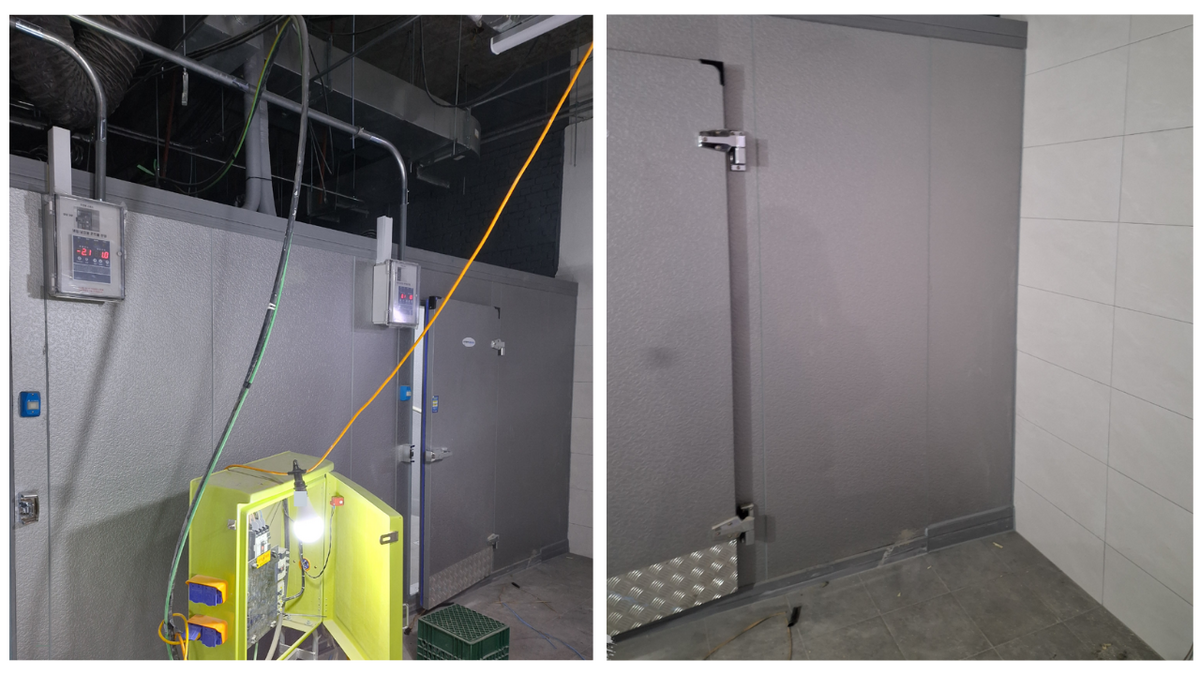

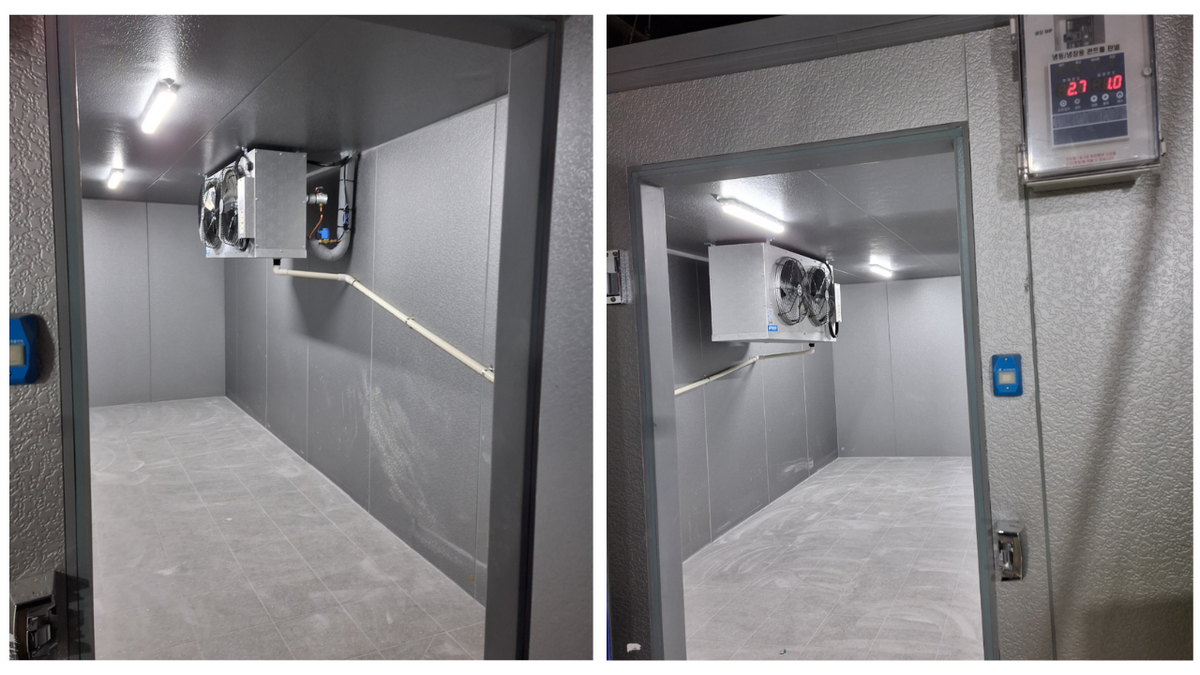

시안성 좋은 위치에 컨트롤함을 설치하고 최적의 냉각시스템으로 가동이 되는지 내부온도가 내려오는 속도를 체크하여 평창변을 조정하여 완벽하게 시운전을 마무리합니다.
시운전이 끝나면 냉매누설이나 냉기누설이 없는지 다시 한번 더 체크한 후에 주의사항과 사용설명을 안내드리고 공사를 마무리하였습니다.
공공기관의 저온저장고는 일반 시설과 달리 설계부터 행정절차까지 발주처의 시방서와 요구사항을
최우선으로 기준을 잡아야지 원할하게 공사가 진행 될수 있습니다.
그래서 일반적으로 설치되는 공사기간이 더 오래걸리는 경우가 많습니다.
공사기간이 오래 걸리더라도 시방서에 맞게 하고 행정절차가 완벽하게 진행해야지되기 때문에
꼭 전문 설치 업체에서 공사 진행하는것을 권장드립니다.
" 본사에서는 각 지역별 정부지원 농사용저온저장고 부터 100평 - 300평 대형저온저장고 까지
잔고장률을 낮출수 있게 한단계 높은 장비와 고밀도우레탄판넬로 전국 각도별 지부를 두고
전국으로 설치하고 있습니다. "
