절대 실외기를 설치하면 안되는 위치는 어떻게 되나요?
에어콘 실외기와 달리 저온저장고, 냉동창고, 냉장창고 실외기는 설치 위치가 무엇 보다 중요합니다.
에어콘은 18도까지 최저 온도라면 냉동창고는 영하 20도, 냉장창고는 0도까지 최저 온도가 매우 낮습니다.
일반적으로 에어콘 위치를 보고 냉동장비들도 동일하게 보는 경우가 있는데 절대 그렇게 생각하면 안됩니다.
절대 실외기를 설치하면 안되는 공간은
1. 밀폐된 공간 (기계실, 환기가 부족한 공간)
2. 실외기가 겹겹히 있는 공간 (뜨거운 공기가 그대로 흡인 되는 공간)
3. 열기가 많은 공간 (보일러실이나, 배기구나 증기가 나오는 공간)
4. 먼지, 기름, 염분이 많은 공간 (실외기에 흡입을 막는 공간)
이런 공간에 실외기를 설치하게 되면 여름철만 되면 실외기의 잔고장이 발생합니다.
간단하게 실외기에 열기가 발생해서 단순 열오버가 발생한 경우는 다행이지만,
이런 상태에서 콤프레샤가 계속 가동이 되면 콤프레셔가 고장이 나서 큰 비용이 발생하는 수리비가 들어가게 됩니다.
이번 하남저온저장고 현장은 냉동식품을 보관하기 위해 13평 냉동창고에
10마력패키지 실외기, 10마력 쿨러 2대를 멀티로 시공한 사례입니다.
✨ 저온저장고, 냉동창고, 냉장창고 실외기 설치하기 적당한 공간은 ?
- 열을 충분히 방출하지 못하면 냉각 성능이 떨어지고 전력사용이 증가하여 압축기 수명이 줄어들게 됩니다.
결론부터 말씀드리면
실외기를 설치 하는 위치에 따라서 잔고장률이 많이 발생하게 되어
사후관리 비용이 많이 들어가게 됩니다.
1. 통풍이 매우 잘 되는 위치
신선한 실외기를 충분히 흡입하고 뜨거운 배기를 원활하게 배출수 할수 있어야지 됩니다.
냉각시스템의 원리을 조금만 이해하시면 충분히 이해될수 있는 부분입니다.
2. 직사광선이 적은 위치
실외기는 콤프레셔가 가동이 되면서 엄청 뜨거운 고열이 발생합니다.
이런 고열을 낮추기 위해서는 그늘진 장소, 선선한 곳이 좋습니다
3. 비와 눈을 피할수 있는 위치
실외기는 외부에 설치되지만 비가오거나 눈이 쌓이면 아무래도 녹이 발생하는 부속품들이 발생합니다.
오래 사용하기 위해서는 캐노피가 있거나 지붕이 있으면 부식과 고장이 줄어들게 됩니다.
4. 수평이 유지되는 위치
실외기 안에 콤프레셔가 냉장, 냉동 설정 온도에 맞추어서 가동을 합니다.
가동이 되면서 잔진동이 발생하는데 아무래도 수평이 유지되어 있는 지역에는 잔진동이 덜하기 때문에
냉매누설이나, 연결된 부속품들이 단락이 되지 않아 고장률이 낮아 질수 있습니다.
5. 정비가 가능한 공간이 확보된 위치
세척, 청소, 수리 작업을 할려면 작업 공간을 확보해야지 됩니다.
* 보통 현장실측을 하면서 설치업체에서 적당한 위치를 모색하여 안내드립니다.
하지만 고장이 나게 되면 원인이 있는데 설치하기 좋지 않은 장소에 설치하게 되면
고장의 원인이 되기 때문에 가급적 설치하기 가장 좋은 장소에 설치을 할것을 추천드립니다.
✅ 하남저온저장고 시공 정보 요약
- 지역 : 경기도 하남시
- 용도 : 냉동창고
- 저장품목 : 냉동식품 보관
- 규모 : 10평 냉동
- 냉각시스템 : CS콤프내장 냉각기 적용
- 특징 : 최대한 적재공간을 확보하기 위해 저온저장고 높이를 최대한 높여서 맞춤 설치
1. 상담 및 현장실측
이번 하남저온저장고 현장에서는 냉동식품을 보관하고 판매하는 업체에서 냉동된 제품을 냉동으로 보관하기 위해 견적을 드리고 현장을 방문 하였습니다. 냉동된 제품을 냉동으로 보관을 하는 장비의 마력수와 냉동을 시켜야지 되는 장비의 마력수가 보관되는 저장품에 따라질수 있습니다. 설치되는 지점에 가로, 세로, 높이 구획을 나누어 대략적인 크기를 확인시켜드리고 작업동선에 맞추어 도어의 방향과 위치를 협의드리고 전기함, 실외기 설치 위치 등 설치에 필요한 부분들을 대략적인 공사 시나리오를 안내드리고 현장 실측을 진행하였습니다.

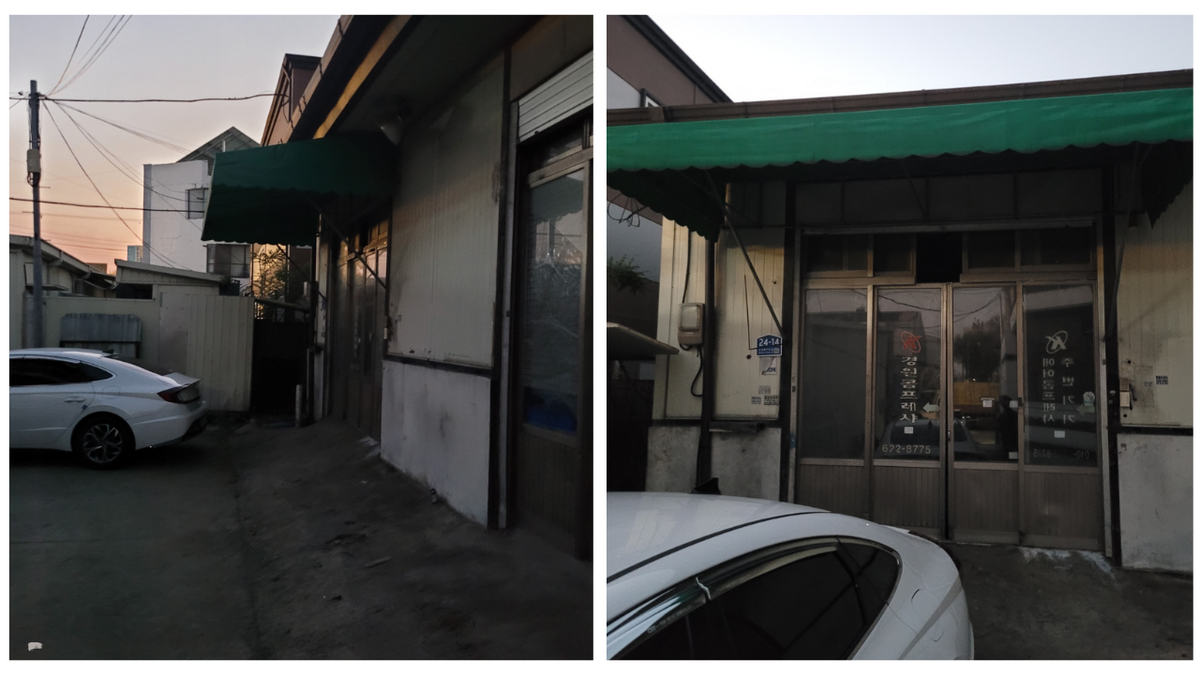

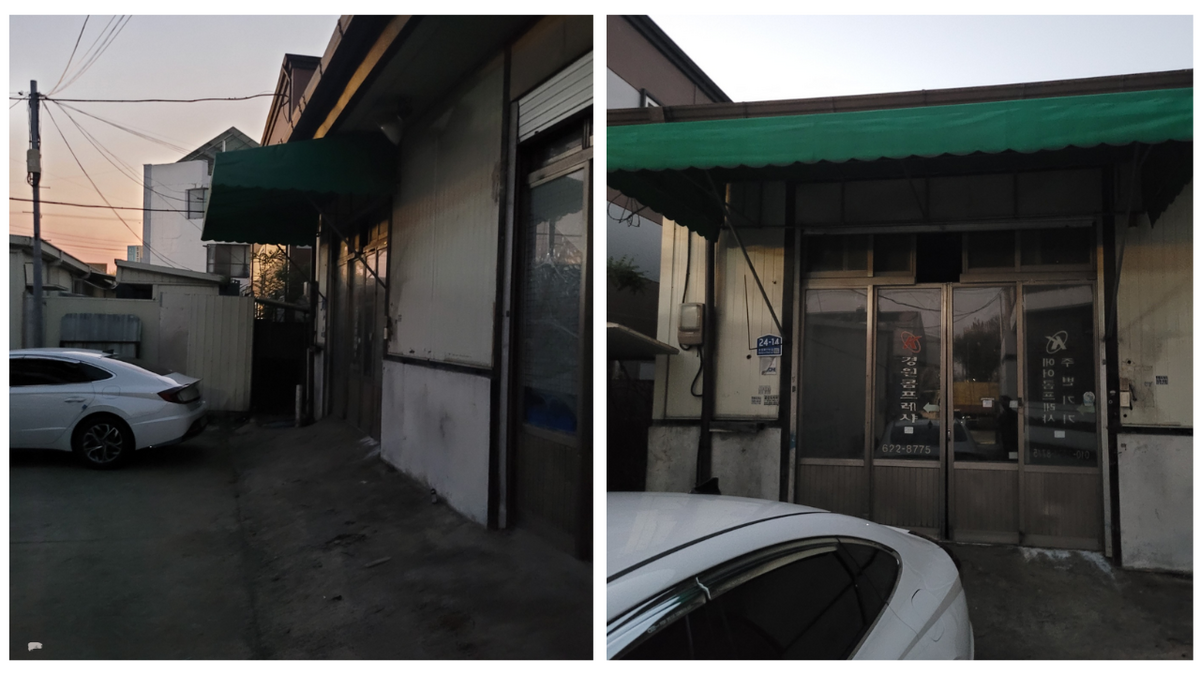

1. 하남저온저장고 13평 냉동창고 시공 과정 중 차량진입 여부 확인

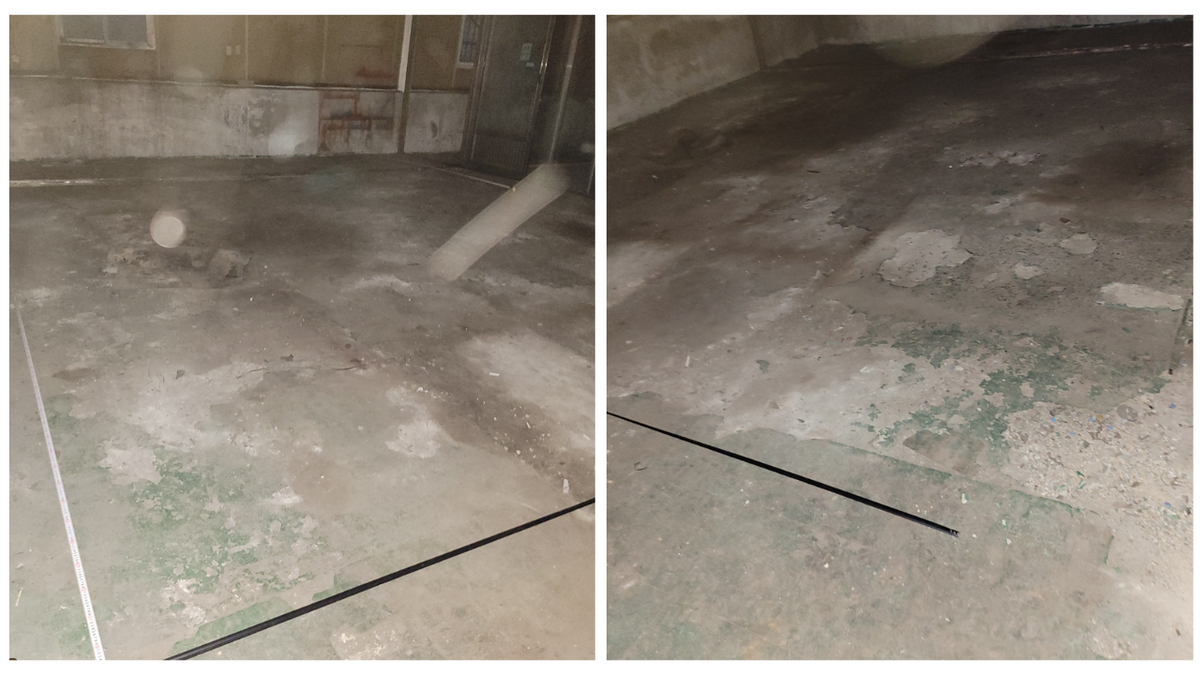

2. 하남저온저장고 13평 냉동창고 시공 과정 중 설치 위치 확인

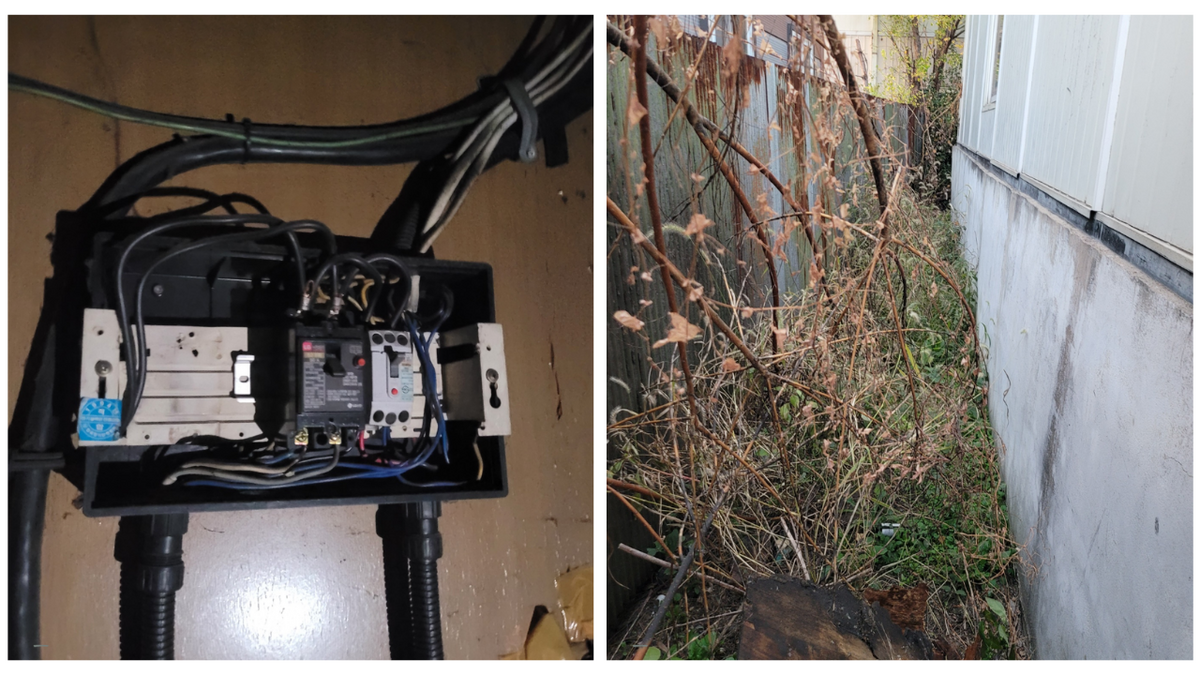

3. 하남저온저장고 13평 냉동창고 시공 과정 중 메인 전기함 및 실외기 설치 장소 확인

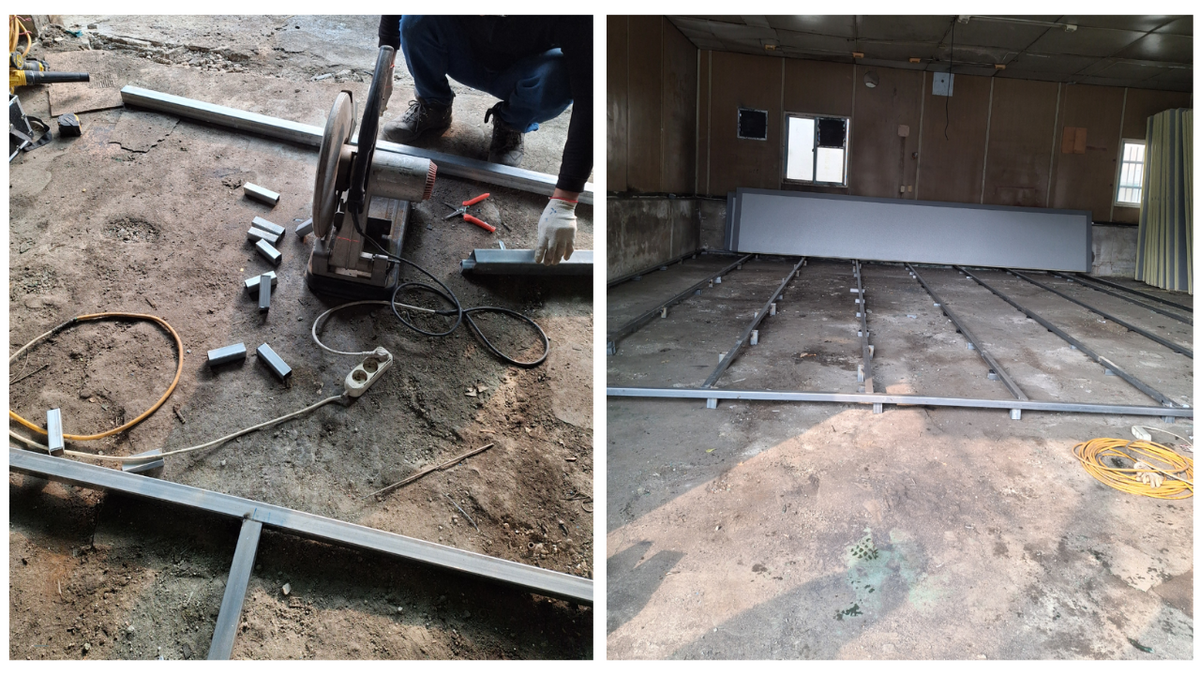

2. 기초 작업
협의된 내용을 바탕으로 도면을 작성하고 공사일정에 맞추어 공사를 진행하였습니다. 천장 높이를 고려하여 기초베이스를 아연각관 (30*30*1.4T)으로 좌, 우, 위, 아래 줄자와 삼각자로 틀림이나 휘어지지 않게 튼튼하게 제작하고 고임목과 아연각관으로 평탄화작업을 합니다.

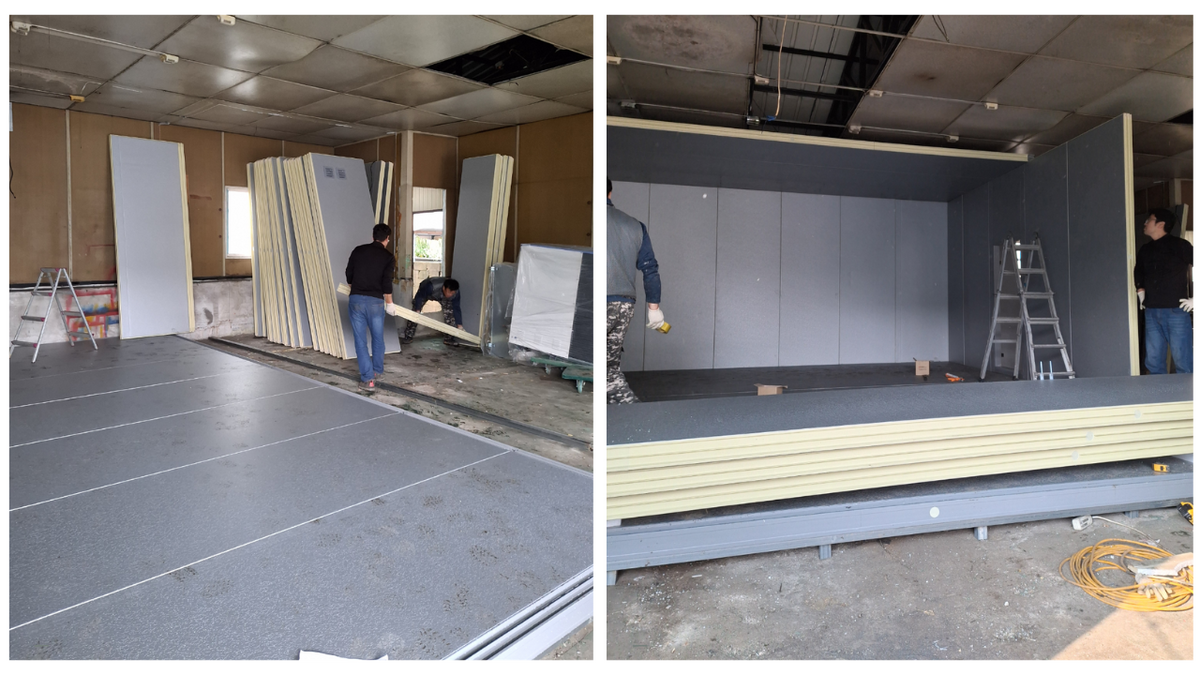

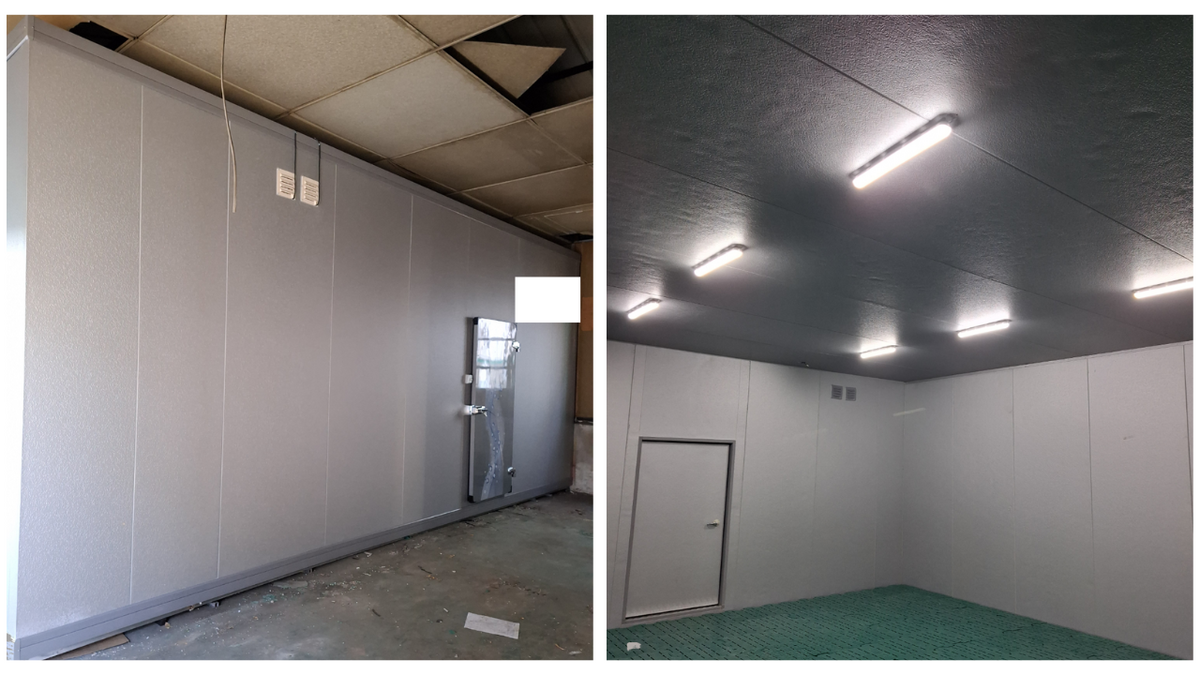

3. 판넬 설치
바닥판넬이 설치 되면 ㄱ자형태로 균형을 맞추어 벽판넬을 한장 한장 조립한후에 도어프레임을 설치하고 천정판넬을 위에서 아래로 덥는 형태로 조립합니다. 한장 한장 판넬과 판넬을 이어서 연결할때는 옆판넬과 벌어지거나 밀려나지 않게 꺽쇠로 고정작업을 한후에 조립합니다. 냉동창고는 무엇보다 중요한게 우레탄판넬입니다. 일반적으로 비용절감차원에서 100T판넬을 사용하는데 냉기손실이나 결로발생때문에 125T, 150T를 사용하는것을 추천드립니다. 적은 예산으로 냉동창고 시공할 경우 100T로 시공하게 되면 우레탄판넬의 밀도를 무조건 고려해보셔야지 됩니다. 판넬밀도가 적은 저렴한 판넬은 밀도를 35를 사용하고 평균적으로 38, 본사는 42 밀도를 사용하는 고밀도우레탄판넬로 구성하여 최소한의 외부의 온도 간섭을 덜 받게 시공합니다.

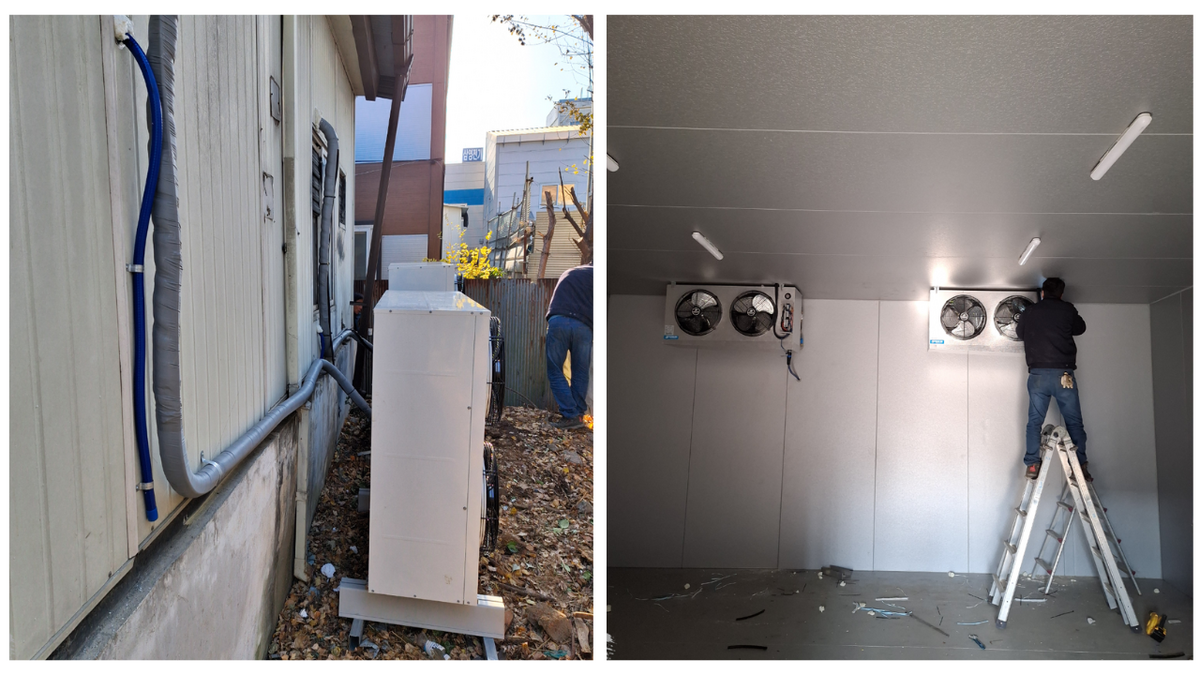

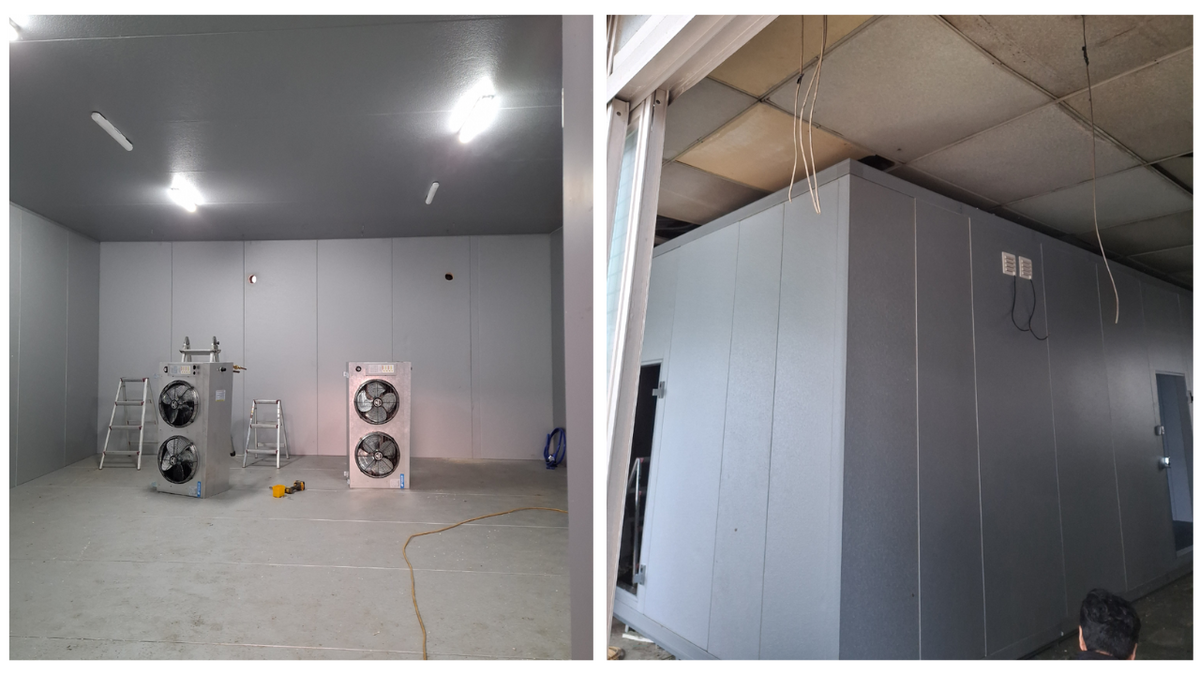

4. 냉장&냉동, 유니트 장치 설치

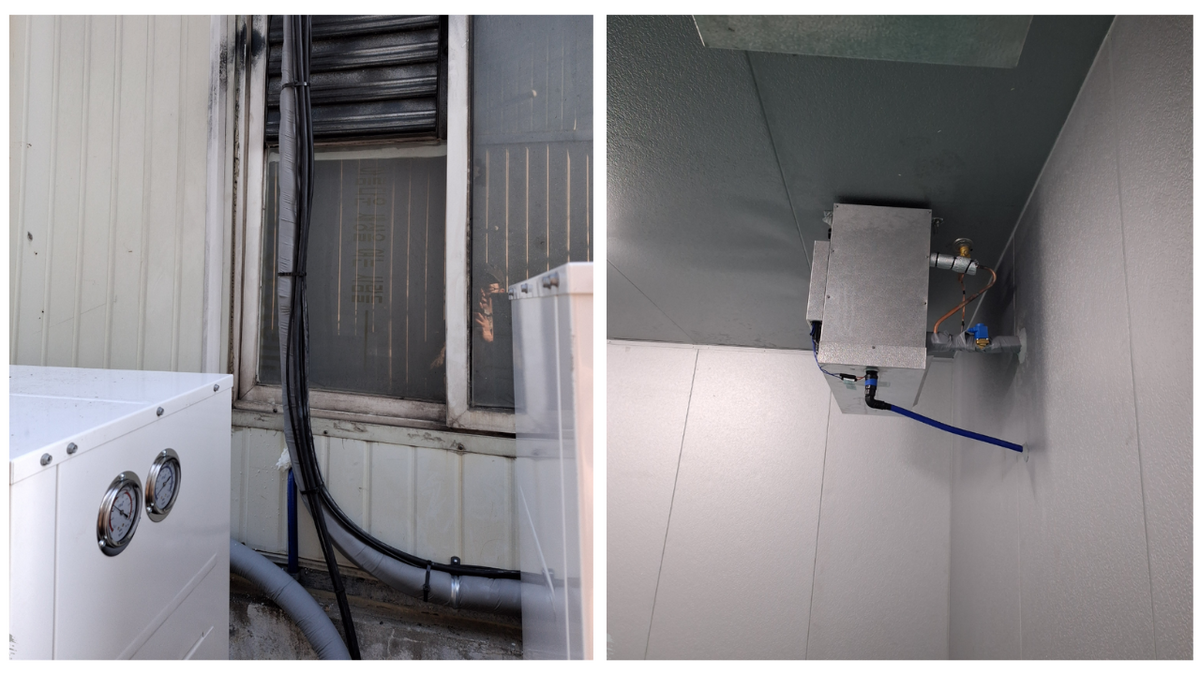

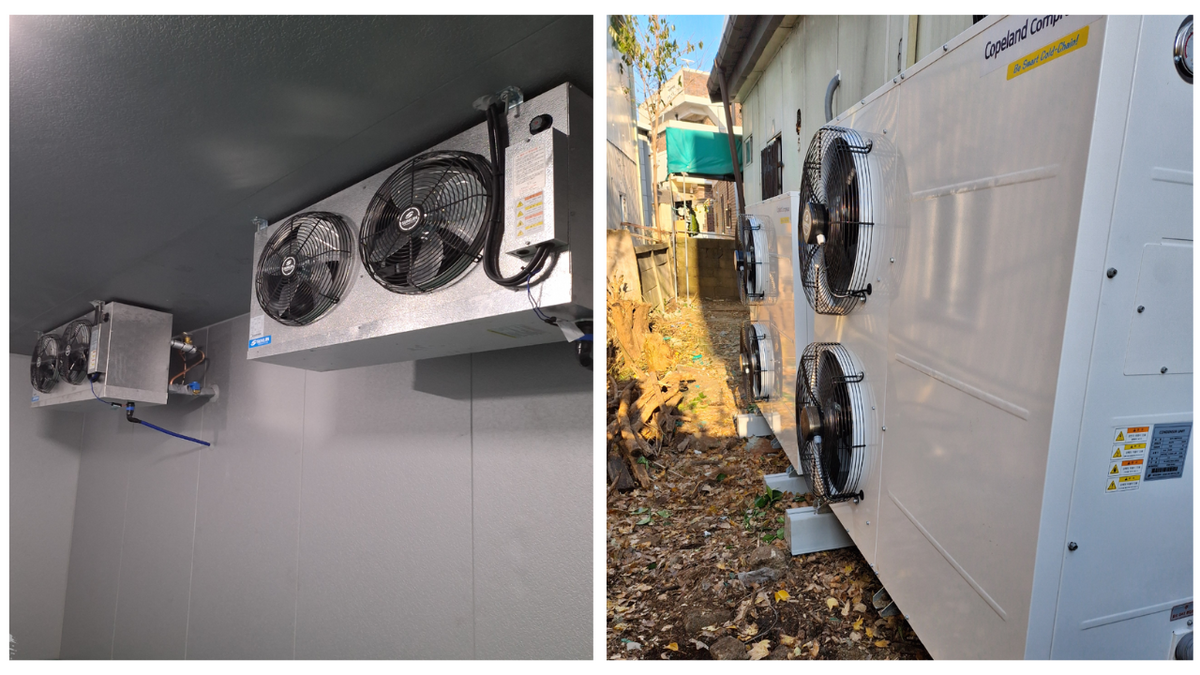

외부에 설치되는 실외기와 내부에 설치되는 쿨러의 위치가 정해지면 고온배관과 저온배관의 용접된 부위를 확인하고 보온재를 감싸고 보온테이프를 감아 연결합니다. 오랜시간 사용하면 콤프레셔의 미세하게 발생하는 진동으로 틈이 생겨 최후에 냉기 누설이 발생할수 있어 최대한 꼼꼼하게 용접을 합니다. 냉동창고에 가장 많이 되는 CS콤프레셔가 내장된 왕복된 방식의 실외기를 큰 마력수 1대를 설치하는게 아니라 작은 마력수 2대를 보관품의 골드타임 연장을 위해 멀티로 설치하여 장비가 하나 고장이 나더라도 다른 장비가 가동이 될수 있게 장비를 설치합니다.

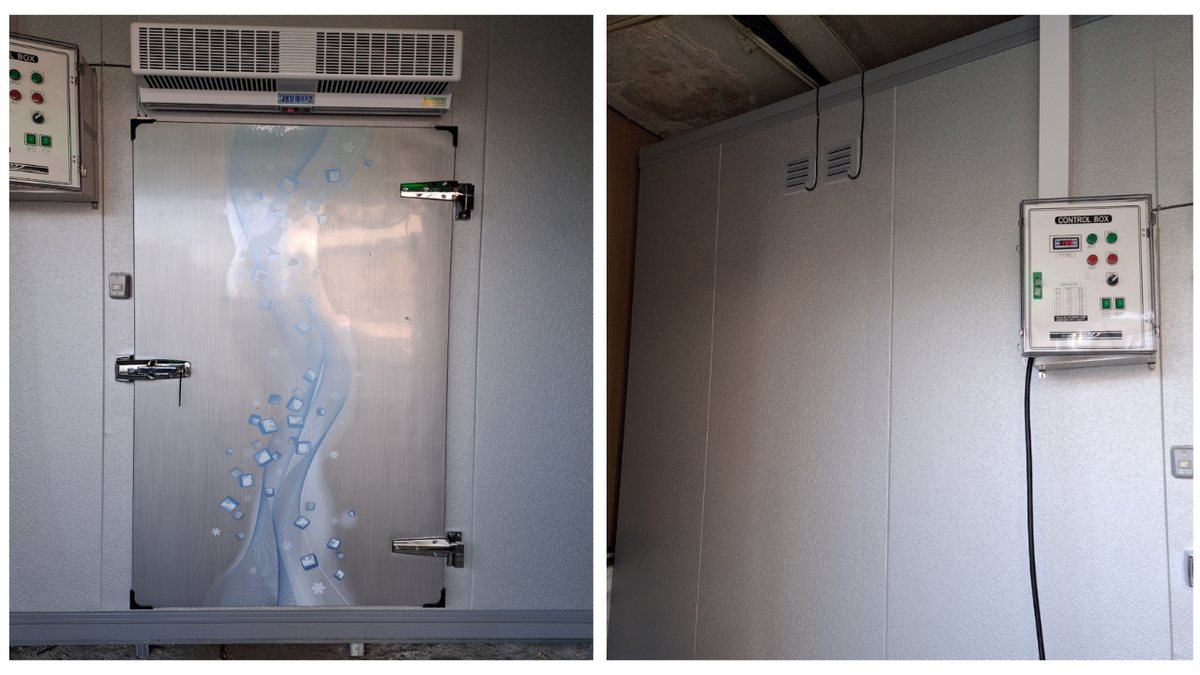

5. 시운전 및 최종 점검
배관속 잔류 수분이나 불순물을 제거하기 30분 -1시간 진공작업을 한후에 냉매를 주입하고 시운전을 합니다.
내부온도가 내려가는 속도를 일일이 체크하여 평창변을 조정하여 최적의 냉각 시스템으로 가동이 될수 있게 시운전을 하고 냉매누설이나 냉기누설이 없는지 다시 한번 더 체크한 후에 공사를 마무리하였습니다.
냉동창고 설치 반드시 고려해야지 되는 부분들이 있습니다.
평수대비 적정한 마력수, 공기의 순환이 좋은 실외기 설치 장소 이런 부분들은 보관되는 냉동창고의 잔고장률하고도
밀접한 관계가 있으니 반드시 냉동창고를 설치하고자 계획하거나 설치한 업체에서는
다시 한번 체크하면 좋을 것 같습니다.
오늘도 긴글 읽어 주셔서 감사합니다.
#하남저온저장고 #13평냉동창고
