안녕하세요, 한국냉동안전공사입니다.
오늘 소개해 드릴 현장은 경기도 하남시 풍산동 지식산업센터에 설치한 10평 냉장창고 시공사례입니다.
자주 하는 질문 (Q & A)
✨ 지식산업센터에 워크인냉장고를 설치하기 전에 무엇을 확인해야 할까요?
- 지식산업센터는 일반적인 단독 건물과 달리 여러 업체가 입주해 있고, 건물 관리규약과 공용시설 이용 기준이 적용될 수 있습니다.
첫째, 실외기 설치 가능 위치입니다.
실외기 설치 공간이 있다고 해서 무조건 설치할 수 있는 것은 아닙니다. 건물 관리규약과 관리주체의 승인 여부, 공용부 사용 조건, 열 배출 방향 등을 확인해야 합니다.
둘째, 건물 내부 타공 및 배관 경로입니다.
벽체와 천장, 외벽의 타공 가능 여부를 확인하고, 방화구획이나 구조체에 해당하는 부분은 필요한 검토와 조치를 거쳐야 합니다.
셋째, 전기 용량과 전원 조건입니다.
이번 현장은 삼상 전원을 사용하는 조건입니다. 장비의 정격전류와 기동 조건, 차단기 및 배선 용량이 적합한지 확인해야 합니다.
넷째, 배수 조건입니다.
자연배수 방식은 배수관의 높이와 경사, 배수 경로가 적절해야 합니다. 응축수와 제상수 등이 원활하게 배출될 수 있도록 설치 전 검토가 필요합니다.
다섯째, 소음과 진동 관리입니다.
압축기와 팬에서 발생하는 소음뿐 아니라 장비의 진동이 바닥과 구조물을 통해 전달될 가능성도 고려해야 합니다.
여섯째, 점검 및 유지보수 공간입니다.
장비 설치 후에도 점검과 수리가 가능하도록 충분한 작업 공간을 확보해야 합니다.
지식산업센터는 건물마다 구조와 관리 기준이 다르므로 실제 현장에 적용되는 규정과 승인 절차를 사전에 확인하는 것이 중요합니다.
지식산업센터에 냉장창고를 설치할 때는 판넬을 세우고 냉장장비를 연결하는 작업만으로 끝나지 않습니다.
건물 구조와 관리규약, 소방법, 공용부 사용 조건에 따라 사전 협의가 필수입니다.
이번 하남저온저장고 현장은 일반적인 창고 설치와 달리 건물 내부 타공, 실외기 설치 위치, 소방 관련 사항, 주변 입주자들의 소음 민원까지 사전에 검토해야 하는 현장이었습니다. 특히 지식산업센터는 여러 업체가 같은 건물을 사용하기 때문에 냉장창고의 냉각 성능뿐만 아니라 장비 운전 소음과 진동, 실외기 설치 위치까지 고려해야 합니다. 이에 한국냉동안전공사는 충분한 사전 협의를 거쳐 LG 인버터 유니트를 적용하고, 실외기 설치에 앞서 관련 임차인들의 동의를 서명으로 확인한 후 작업을 진행했습니다. 이번 글에서는 하남워크인냉장고 시공 과정과 함께 인버터 장비를 선택해야지 되는 현장, 인버터 장비의 장점과 단점, 정속형 장비와 소음의 차이을 자세히 살펴보겠습니다.
시공 사례
✅ 저온저장고 시공 정보 요약
- 지역 : 경기도 하남시 풍산동
- 용도 : 업소용 워크인냉장고
- 저장품목 : 판매전 원재료 보관
- 규모 : 냉장 10평
- 냉각시스템 : LG인버터 유니트 냉각기 적용
- 특징 : 지식산업센터 내 설치로 실외기, 배관, 배수 등 협의된 내용 되로 현장에 맞춤 설치
✅ 이번 현장에서 생각해 볼 부분
Q. 인버터 장비를 선택해야지되는 가장 적합한 현장은 무엇일까요?
1. 정밀한 온도 및 압력 제어가 필수적인 시설
신선식품 보관 저온저장고, 제약,바이오 창고, 항온항습실
2. 전기요금 절감이 최우선 과제인 장기 운영시설
24시간 상시 가동되는 대형 냉동창고, 상업용 빌딩, 공장 설비
3. 장비의 소음감소와 내구성 향상을 원하는 시설
주거 인접지역의 실외기 설치현장, 소음에 민감한 상업공간, 관공서, 학교, 군부대 등
인버터 장비는 워크인냉장고 내부 온도와 냉각 부하에 따라 압축기 운전 속도를 조절하는 방식입니다. 설정 온도에 가까워져 냉각 부하가 줄어들면 회전수를 낮춰 필요한 냉각 능력을 유지할 수 있습니다. 이러한 특성은 장비가 항상 최대 출력으로 운전할 필요가 없는 상황에서 유리할 수 있습니다. 특히 소음 민원이 우려되는 건물에서는 압축기뿐 아니라 실외기 팬, 설치 프레임, 방진 상태, 공기 배출 방향까지 함께 고려하는것이 좋습니다.
Q. 인버터 저온저장고의 장점과 단점은 무엇인가요?
인버터 장비를 검토할 때는 장점만 볼 것이 아니라 설치 비용과 운전 조건까지 비교해야 합니다.
① 운전 부하에 따른 용량 조절 잔고장률이 낮습니다.
② 소음 저감에 유리하여 소음이 적습니다.
③ 온도 유지 운전의 유연성 및 운전 효율 개선으로 전기요금이 30% 절감이 됩니다.
2. 인버터 장비의 단점
① 초기 설치 비용이 고가입니다.
② 제어 부품과 설치 조건이 어렵습니다.
③ 유지보수 시 전문적인 점검 필요하여 수리시간이 오려 걸립니다.
④ 모든 현장에서 경제성이 같은 것은 아닙니다.
Q. 정속형 장비와 인버터 장비의 소음 차이는 어떤가요?
정속형과 인버터형을 비교할 때는 압축기의 운전 방식부터 이해하는 것이 좋을것 같습니다.
정속형 장비는 일반적으로 정해진 회전수로 운전하며, 온도 제어에 따라 압축기가 켜지고 꺼지는 방식입니다. 반면 인버터 장비는 운전 조건에 맞춰 회전수를 조절할 수 있습니다.
설정온도 도달을 위해 항상 최대 용량으로 회전 하기 때문에 운전 중 소음과 진동이 큽니다.
컴프레서가 작동을 시작할때 순간적으로 큰 기동 소음과 충격음이 발생하여, 멈출때는 완전히 조용해지는 패턴이 무한 반복됩니다. 이 급격한 변화 때문에 주변환경이 조용할때 소음이 더 크게 체감이 될수 있습니다.
2. 인버터형 장비 (소리 패턴 : 부드럽고 일정한 저소음)
초기 가동시에는 온도를 빠르게 내리기 위해 정속형처럼 강하게 돌지만, 설정 온도나 목표온도에 도달하면 회전 속도를 낮춰 저속으로 지속 운전합니다.
출력이 낮아진 상태에서는 기계 소음과 팬 소음이 크게 줄어들어 전체적인 평균 소음 수준이 낮아집니다. 다만, 장비가 멈추지 않고 계속 작동하기 때문에 아주 예민한 환경에서는 잔잔한 모터 구동음이 지속적으로 들릴수 있습니다.
그렇기 때문에 이웃 민원 및 주거, 상업 인접 지역에 소음이 불규칙하고 피크치가 높은 정속형 보다는, 야간이나 조용한 시간대에 저속 운전으로 소음을 줄일수 있는 인버터 방식이 민원 예방에 유리합니다.
1. 상담 및 현장실측

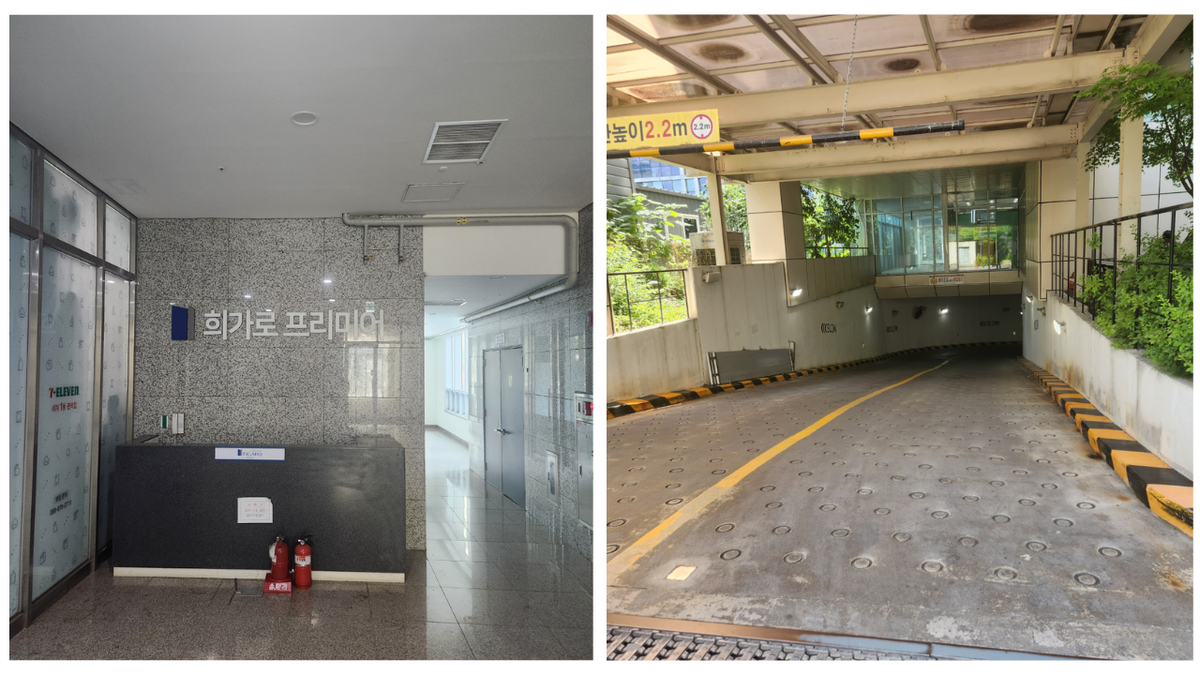

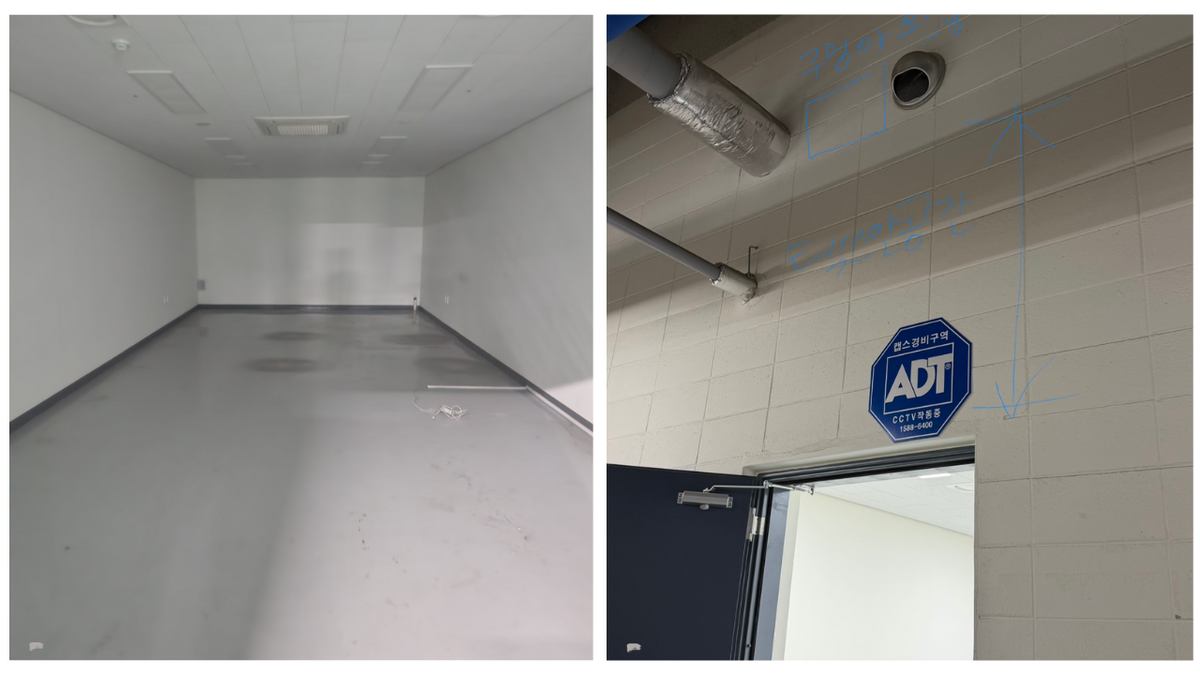

하남저온저장고 현장은 일반적인 창고 설치와 달리 지식산업센터이다 보니 판넬과 장비의 이동 경로와 실외기 설치 위치등 체크할 부분들도 신경써야지 되는 부분들도 많아 공사에 필요한 부분을 꼼꼼하게 확인하였습니다.

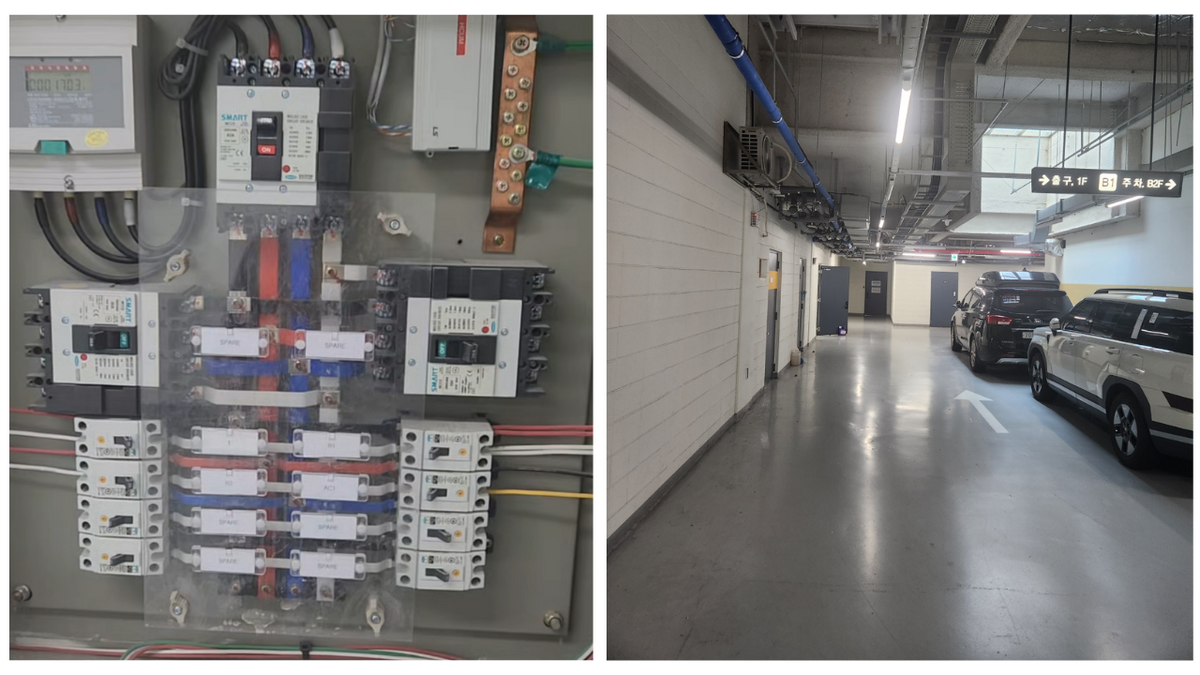

두번째로 실외기 설치 장소가 제한적인 상황에서는 냉장장비를 설치할 수 있는 공간만 확인하는게 아니라 출입문 위치, 전기 인입 조건, 자연배수 가능 여부 등을 종합적으로 실측 진행을 하였습니다.
또한 장비에서 발생하는 열이 원활하게 배출되는지, 주변 입주 업체에 소음이나 진동이 전달될 가능성이 있는지 확인하였습니다.

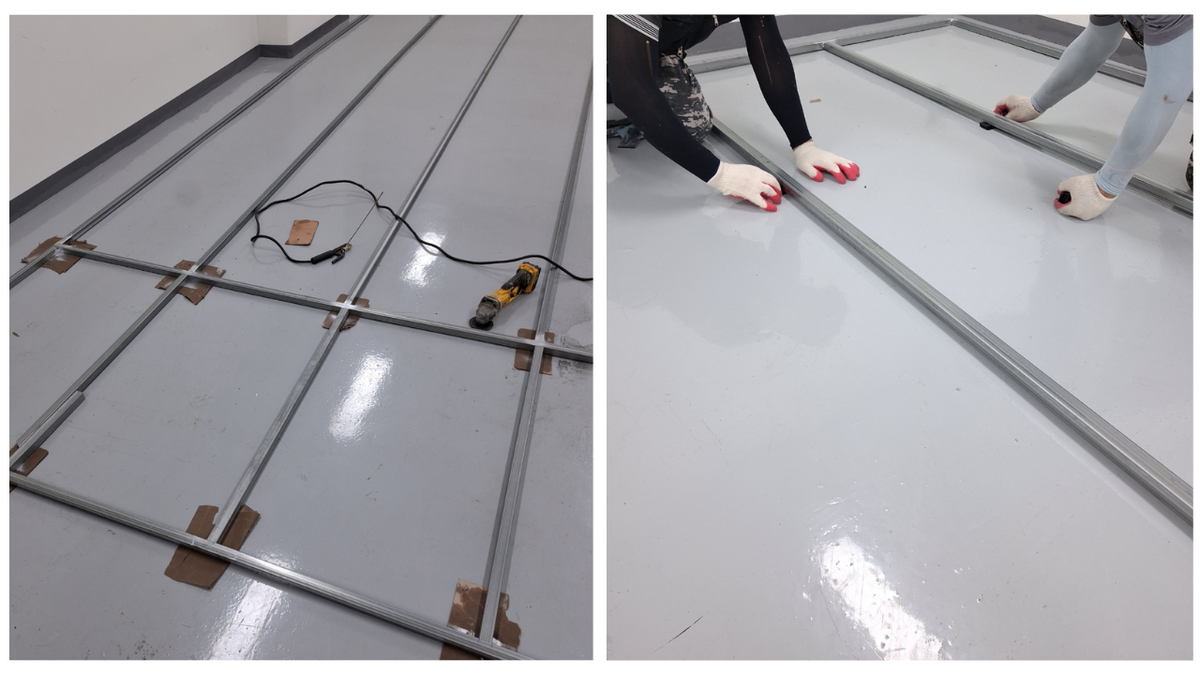

2. 기초베이스 및 평탄화 작업
지식산업센터와 같이 여러 입주자들이 함께 사용하는 건물 내부에 설치하는 경우에는 바닥의 하중 조건과 방수층, 배수구 위치, 기존 시설물 간섭 여부도 확인하는 것이 무엇 보다 중요합니다.

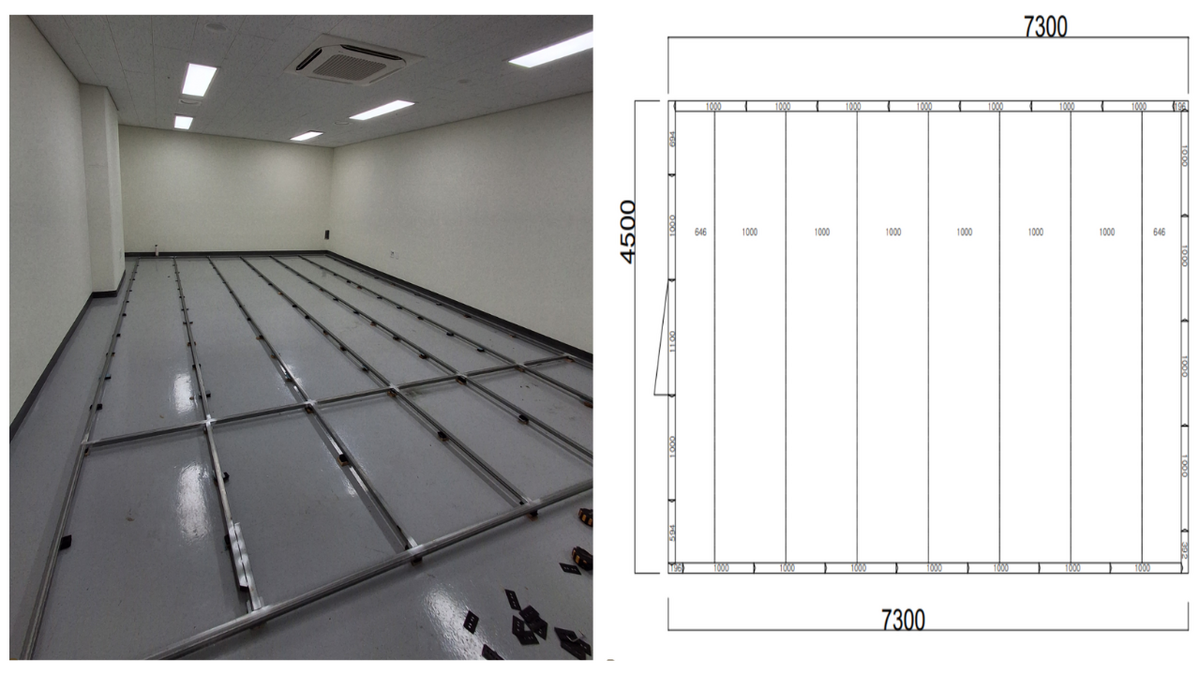

기초베이스 30×30×1.4T 아연각관으로 판넬 조립과 출입문 작동, 전체 구조의 안정성에 영향을 줄 수 있어, 단순히 바닥 높이를 맞추는 과정이 아니라 판넬과 냉장장비가 안정적으로 설치될 수 있게 판넬 설치 전 레이져빔과 줄자로 바닥의 수평과 지지 상태를 확인하고, 현장 조건에 적합한 기초 및 평탄화 작업을 진행하였습니다.

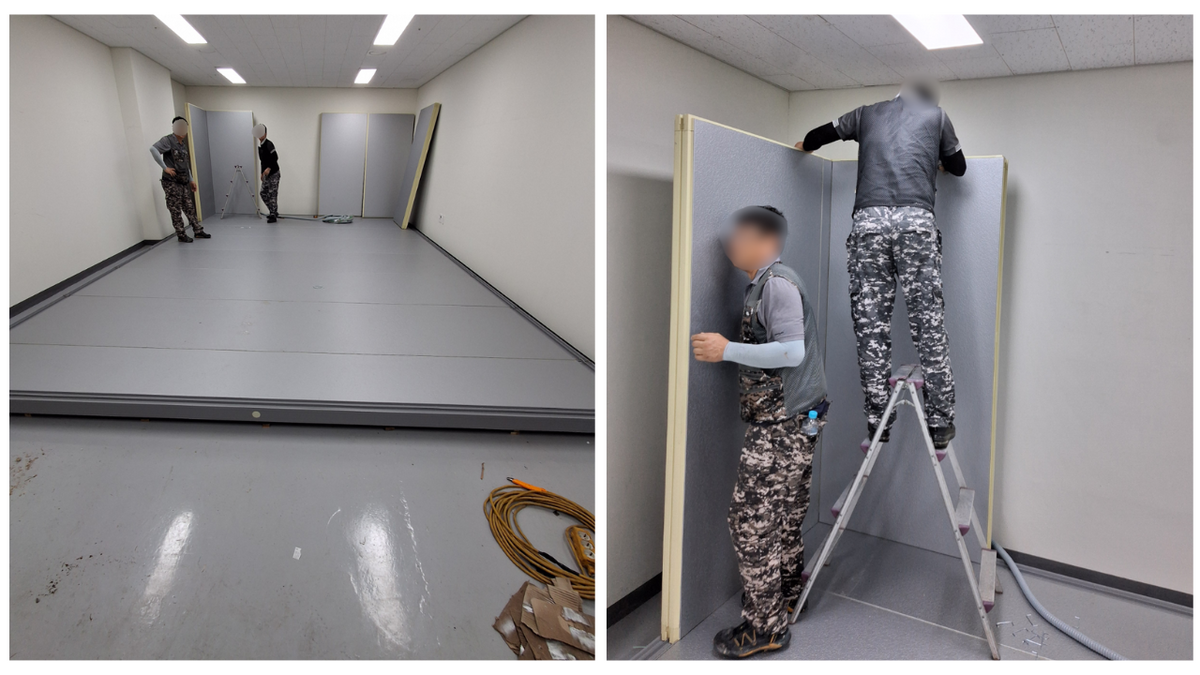

3. 100T판넬 밀도 42 고밀도우레탄판넬 설치
이번 현장의 저장고 규격은 가로 7,300mm, 세로 4,500mm, 높이 2,300mm 규격에 맞춰 100T판넬에 밀도 42 고밀도우레탄판넬을 구성하였습니다.
워크인냉장고의 단열 성능은 판넬의 두께뿐 아니라 우레탄판넬의 밀도, 접합부의 기밀성, 문틀 주변의 마감 상태, 천장과 벽체의 연결 상태 등에 영향을 받기 때문에 판넬 설치 시에는 각 벽체의 수직과 수평을 확인하고, 모서리와 천장 접합부, 바닥과 벽체가 만나는 부분을 꺽쇠와 스크류볼트로 마감하였습니다.
또한 판넬과 판넬 사이의 접합부에 틈이 생기지 않도록 조립 상태를 확인하고, 공업용 실리콘으로 적합한 체결 및 실링 작업을 진행하였습니다.

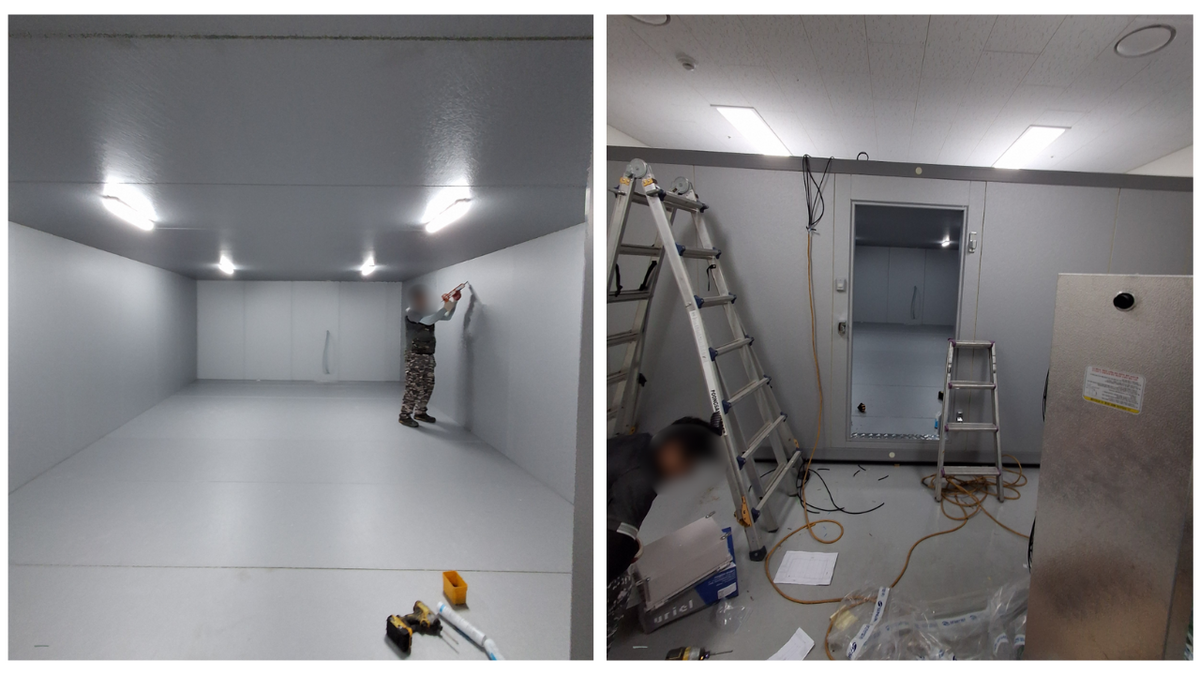

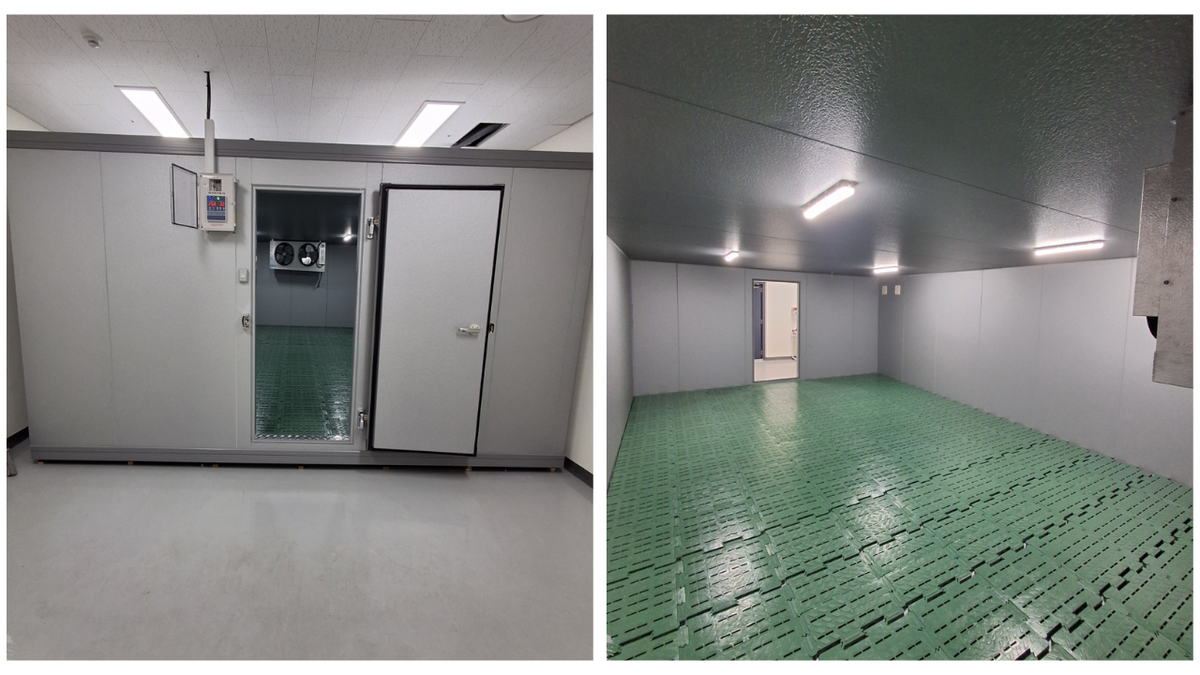

출입문은 800 × 1,800mm 규격으로 중앙에 배치하고 우도어 방식으로 구성했습니다. 문짝의 개폐 방향과 주변 작업 공간을 확인하고, 도어를 설치하고 문틀의 수직·수평 상태와 패킹 밀착 여부도 함께 점검하였습니다.

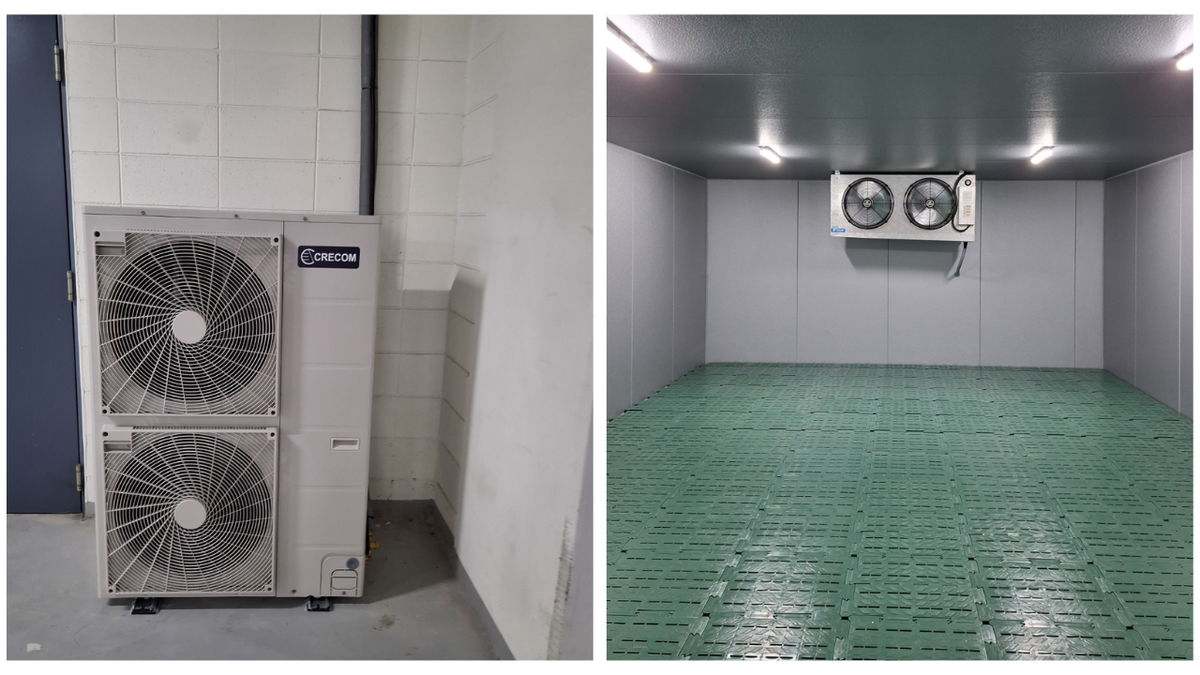

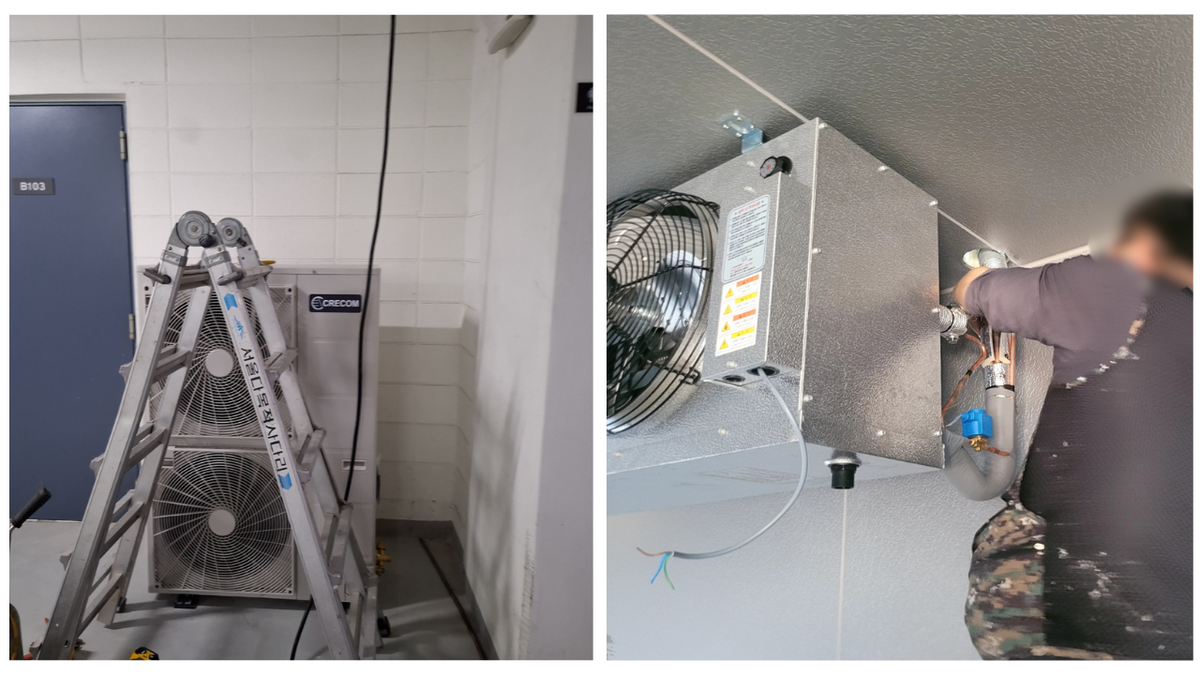

4. LG인버터 7.5HP 유니트 및 10HP 쿨러 설치
설치지역의 이슈사항들을 해결하기 위해 LG 인버터 유니트 7.5HP와 실내 냉각기 10HP 인버터 장비를 선정했으며, 실외기 설치 위치에 대한 사전 협의도 함께 진행하고 설치 환경과 운전 조건까지 적절하게 갖추수 있게 시공하였습니다.
실외기 설치 공간이 제한된 현장에서는 열 배출이 원활한지 확인해야 합니다. 주변 공기가 충분히 순환하지 못하면 냉각 성능이 저하되거나 장비 운전 조건에 영향을 줄 수고 잔고장률이 높아 질수 있습니다.

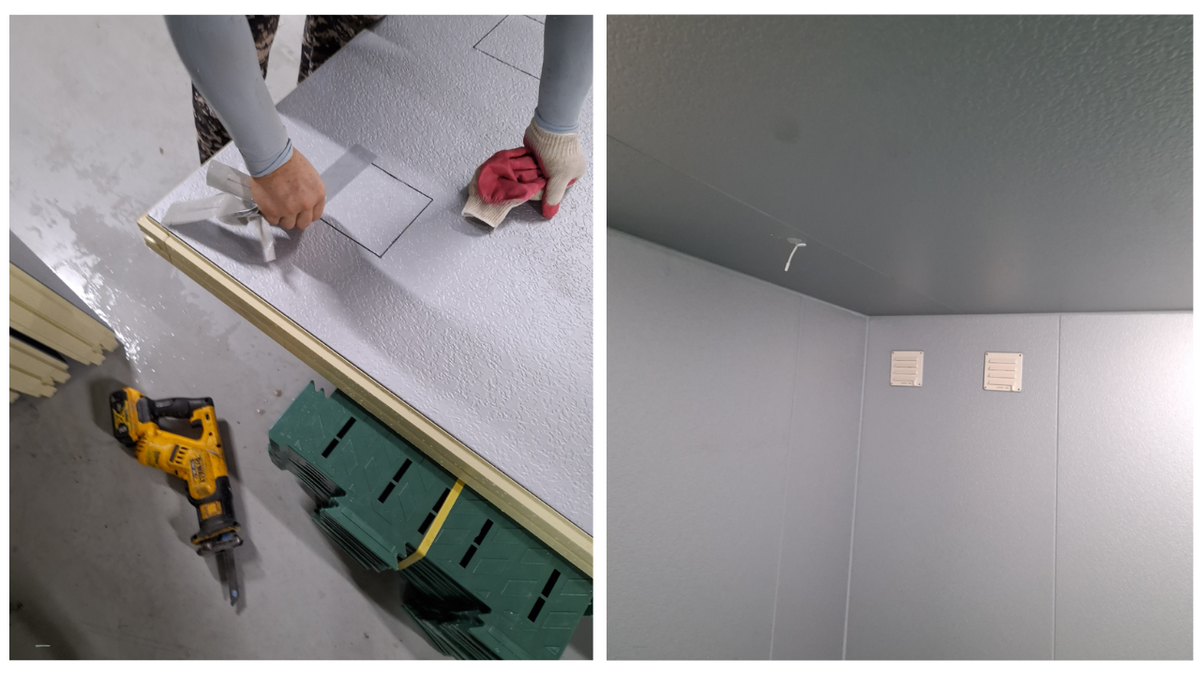

중형 평수에 맞게 워크인냉장고의 내부와 외부의 압력차이로 판넬의 변형과 문 열림 불량을 방지하기위해 기압변을 함께 설치하였습니다.

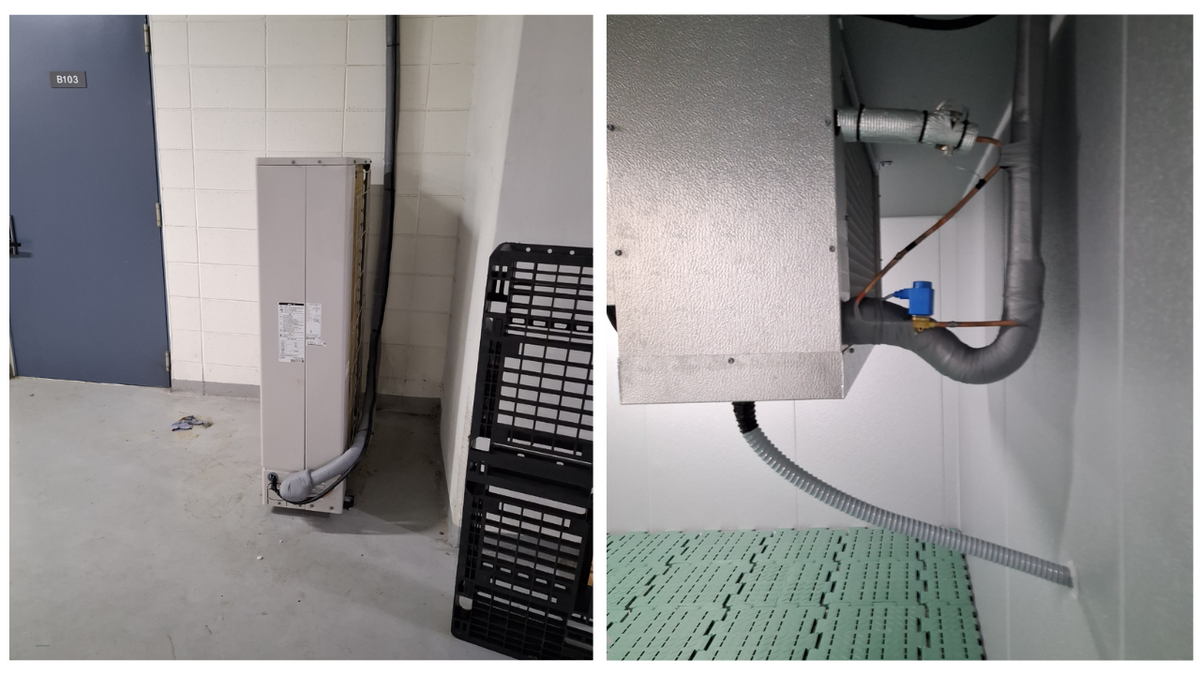

5. 진공작업 및 냉매 누설 확인 후 시운전
냉매배관은 장비 사양에 맞춰 연결하고, 적합한 시험 절차로 누설 여부를 확인한 뒤 제조사 기준에 따라 30분이상 진공작업하고 정확한 량의 냉매 주입 하였습니다.
이번 현장과 같이 소음 관리가 중요한 경우에는 장비 운전 시 이상 진동이나 배관 접촉 소음이 발생하지 않는지도 확인하고 배관연결 부위에 내화제 불연 내화충진재로 화재 방지 차열재로 마감처리 하였습니다.
시운전은 장비가 단순히 켜지는지만 확인하는 과정이 아닙니다. 냉장시스템이 설치 조건에 맞게 운전되는지, 이상 소음과 진동은 없는지, 온도가 정상적으로 내려가는지 확인하고 사용방법과 주의사항등을 안내하고 공사를 마무리하였습니다.
이번 서산시 갈산동 현장의 핵심은 크게 세 가지입니다.
첫째, 지식산업센터 설치 조건에 대한 사전 협의
건물 내부 타공과 배관 경로, 실외기 설치 위치 등은 작업 전에 검토해야 하는 중요한 항목입니다. 필요한 승인 절차와 건물 관리규정 및 소방법까지 확인하고 설치 계획을 수립하는 것이 좋습니다.
둘째, 소음 민원 가능성을 고려한 LG 인버터 장비 구성
입주 업체들의 소음 민원 가능성을 고려해 LG 인버터 유니트를 적용했습니다. 다만 소음 관리는 장비 선택뿐 아니라 실외기 위치와 방진, 열 배출 조건까지 함께 고려해야지 됩니다.
셋째, 냉각 성능과 유지보수까지 고려한 설치
10평이라는 규모만으로 장비를 결정하기보다는 냉장창고의 실제 부하와 전기 조건, 배수, 실외기 공간을 함께 검토해서 장비와 판넬을 적용하였습니다.
하남저온저장고, 하남저온창고, 하남냉장창고 또는 워크인냉장고 설치를 계획하고 계신다면 설치 장소와 사용 목적, 전기 조건, 실외기 위치부터 확인해 보시기 바랍니다.
한국냉동안전공사는 현장 조건에 맞는 저온저장고 설계와 장비 구성, 설치 및 시운전 까지 완벽하게 체크하여 고객의 소중한 자산을 안전하게 보관할 수 있도록 함께하겠습니다.
오늘도 긴글 읽어 주셔서 감사합니다.
